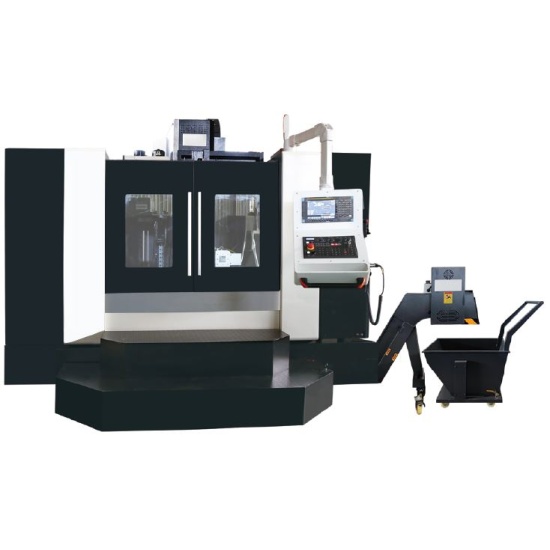

VMC1580
Код: 000000841
Наименование
VMC1580
Код товара
000000841
Тип станка
Вертикально-фрезерный с ЧПУ
Тип автоматизации станка
Автоматический
Наличие ЧПУ в станке
имеется в составе станка
Длина станка, мм
3900 мм
Ширина станка, мм
2700 мм
Высота станка, мм
3100 мм
Масса станка (нетто), кг
10000 кг
Номинальная потребляемая мощность, кВт
20 кВт
Максимальная частота вращения шпинделя, об/мин
10000
Минимальная частота вращения шпинделя, об/мин
0
Мощность привода шпинделя, кВт
22
Максимальное перемещение по оси Х, мм
1500
Максимальное перемещение по оси Y, мм
800
Максимальное перемещение по оси Z, мм
700
Точность позиционирования по оси Х, мм
0,006
Точность позиционирования по оси Z, мм
0,006
Точность повторяемости по оси Х, мм
0,003
Точность повторяемости по оси Z, мм
0,003
Ширина обработки изделия, мм
0
Длина рабочего стола, мм
1600
Ширина рабочего стола, мм
800
Максимально допустимая нагрузка на стол, кг
1500
Количество Т-образных пазов, шт.
5
Номинальный размер Т-пазов, мм
18
Шаг между Т-пазами, мм
147.5
Конус шпинделя
BT40
Осуществление передачи
прямая
Минимальное расстояние от торца шпинделя до поверхности стола, мм
175
Максимальное расстояние от торца шпинделя до поверхности стола, мм
875
Расстояние от оси вращения шпинделя до кожуха колонны оси Z, мм
855
Количество инструмента, шт.
24
Максимальный вес инструментального комплекта в ячейке, кг
8
Максимальный диаметр инструмента при занятых соседних ячейках, мм
78
Максимальный диаметр инструмента при пустых соседних ячейках, мм
120
Время смены инструмента, сек.
1.8
Скорость быстрых перемещений по оси X, м/мин
24
Скорость быстрых перемещений по оси Y, м/мин
24
Скорость быстрых перемещений по оси Z, м/мин
24
Тип направляющих для осей X,Y,Z
линейные
Точность позиционирования по оси Y, мм
0.006
Точность повторяемости по оси Y, мм
0.006
Наружный диаметр конуса шпинделя, мм
0
Максимальная длина инструмента, мм
300
Скорость подачи, мм/мин
0
Жидкостное охлаждение шпинделя
имеется в составе станка
Система подачи охлаждающей жидкости через шпиндель и высоконапорный блок
отсутствует
Поворотный стол с 4-ой осью
отсутствует
Трехкулачковый патрон
отсутствует
Задняя бабка
отсутствует
Кондиционер воздуха
имеется в составе станка
Система промывки большого объема с распрыскивателями для смыва стружки внутри рабочей зоны
отсутствует
Датчик измерения инструмента
имеется в составе станка
Датчик измерения заготовки
нет данных
Телескопическая защита направляющих
имеется в составе станка
Функция жесткого нарезания резьбы
имеется в составе станка
Функция автоматического отключения станка
имеется в составе станка
Вытяжка масляного тумана с фильтром
имеется в составе станка
Заказчик
АО "ПО СТРЕЛА"
Номер тендера
1002
