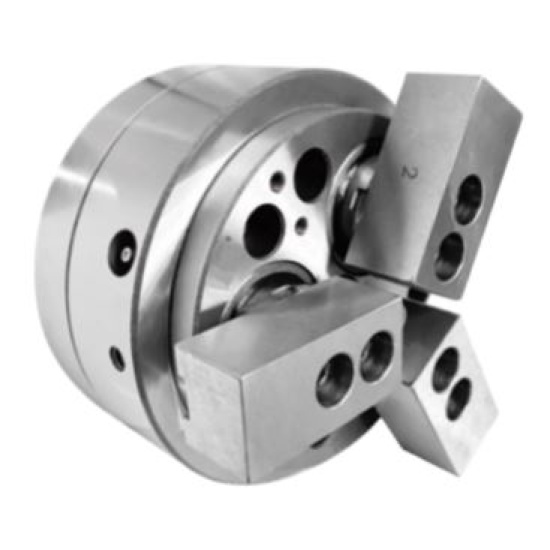

XC10-3, Трехкулачковый Внутренний поддерживающий силовой патрон с обратным растягиванием
Код: P150
Код товара
P150
Наименование
XC10-3, Трехкулачковый Внутренний поддерживающий силовой патрон с обратным растягиванием
Тип патрона
Внутренний поддерживающий силовой патрон с обратным растягиванием
Описание патрона
Зажим с обратным растягиванием, применяется для обработки деталей с повышенными требованиями к вертикальности и параллельности, с широким диапазоном зажима.
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
15
Ход кулачка (диаметр), мм
10.8
Максимальная частота вращения, об/мин
4000
Максимальное тяговое усилие, кН, кгс
34,4
Максимальная статическая сила зажима, кН, кгс
58,8
Подходящий цилиндр
RH125
Диапазон зажима, мм
85-220
Максимальное допустимое давление, Мпа, см2
3,1
Вес патрона, кг
43.5
А, мм
254
B, мм
110
C, мм
220
D, мм
50
E, мм
5
F, мм
6-M16
G, мм
171,4
H, мм
50~65
J, мм
46
K макс., мм
32
L, мм
22
M, мм
100
К мин., мм
47
N макс., мм
46
О макс., мм
32
P макс., мм
22
Q макс., мм
50
R макс., мм
28
R мин., мм
36
S, мм
50
T, мм
30
U, мм
M24x3
Z, мм
6-M8
