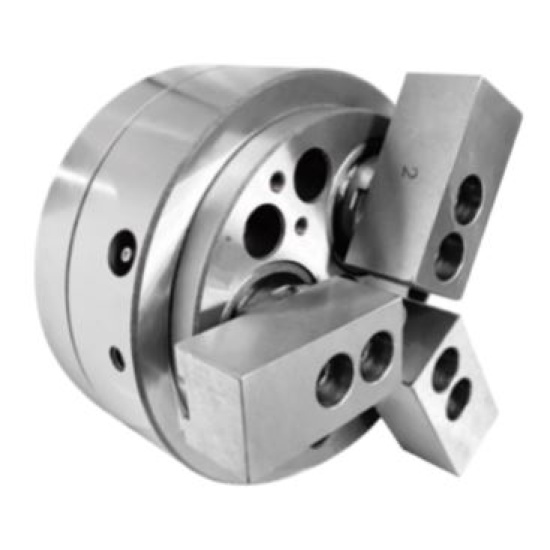

XC08-3, Трехкулачковый Внутренний поддерживающий силовой патрон с обратным растягиванием
Код: P149
Наименование
XC08-3, Трехкулачковый Внутренний поддерживающий силовой патрон с обратным растягиванием
Код товара
P149
Тип патрона
Внутренний поддерживающий силовой патрон с обратным растягиванием
Описание патрона
Зажим с обратным растягиванием, применяется для обработки деталей с повышенными требованиями к вертикальности и параллельности, с широким диапазоном зажима.
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
10
Ход кулачка (диаметр), мм
7.2
Максимальная частота вращения, об/мин
4500
Максимальное тяговое усилие, кН, кгс
24,5
Максимальная статическая сила зажима, кН, кгс
44,1
Подходящий цилиндр
RH125
Диапазон зажима, мм
48-180
Максимальное допустимое давление, Мпа, см2
3,5
Вес патрона, кг
26

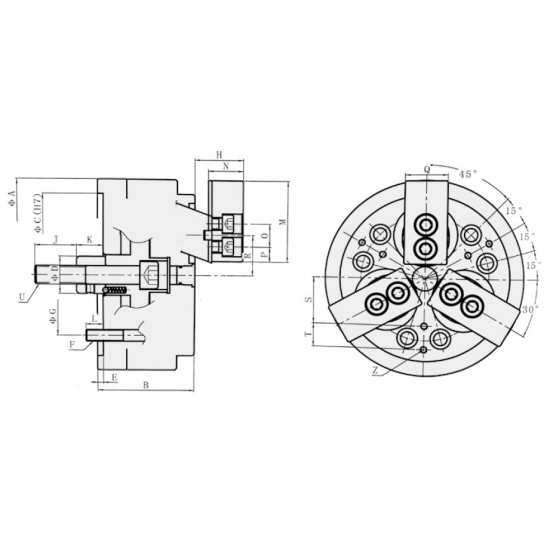

А, мм
210
B, мм
95
C, мм
170
D, мм
38
E, мм
5
F, мм
6-M12
G, мм
133,4
H, мм
45~55
J, мм
36
K макс., мм
25
L, мм
15
M, мм
84
К мин., мм
35
N макс., мм
41
О макс., мм
26
P макс., мм
18
Q макс., мм
40
R макс., мм
43
R мин., мм
46,6
S, мм
30
T, мм
25
U, мм
M20x2,5
Z, мм
6-M8
