XC06-3, Трехкулачковый Внутренний поддерживающий силовой патрон с обратным растягиванием
Код: P148
Наименование
XC06-3, Трехкулачковый Внутренний поддерживающий силовой патрон с обратным растягиванием
Код товара
P148
Тип патрона
Внутренний поддерживающий силовой патрон с обратным растягиванием
Описание патрона
Зажим с обратным растягиванием, применяется для обработки деталей с повышенными требованиями к вертикальности и параллельности, с широким диапазоном зажима.
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
8
Ход кулачка (диаметр), мм
5.8
Максимальная частота вращения, об/мин
5000
Максимальное тяговое усилие, кН, кгс
14,7
Максимальная статическая сила зажима, кН, кгс
24,5
Подходящий цилиндр
RH100
Диапазон зажима, мм
40-140
Максимальное допустимое давление, Мпа, см2
3,4
Вес патрона, кг
13

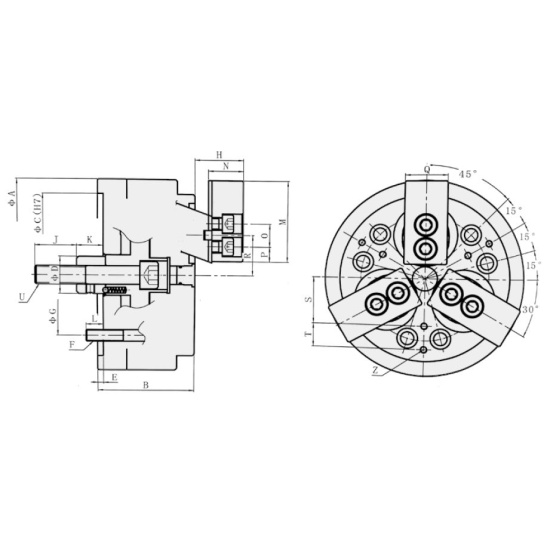

А, мм
165
B, мм
80
C, мм
140
D, мм
32
E, мм
5
F, мм
6-M10
G, мм
104,8
H, мм
34~42
J, мм
38
K макс., мм
23
L, мм
15
M, мм
70
К мин., мм
31
N макс., мм
30
О макс., мм
20
P макс., мм
13
Q макс., мм
35
R макс., мм
35
R мин., мм
37,9
S, мм
40
T, мм
20
U, мм
M16x2
Z, мм
6-M6
