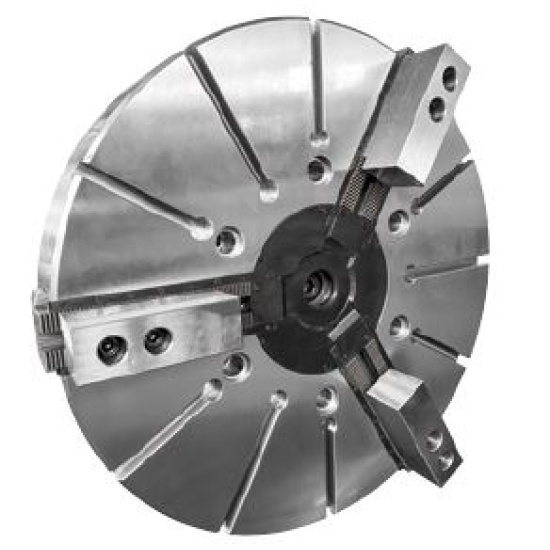

VL-55, Трехкулачковый Вертикальный токарный патрон (тип 2)
Код: P142
Код товара
P142
Наименование
VL-55, Трехкулачковый Вертикальный токарный патрон (тип 2)
Тип патрона
Вертикальный токарный патрон (тип 2)
Описание патрона
Клиновой цельный вертикальный токарный патрон. Водонепроницаемая конструкция.
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
60
Ход кулачка (диаметр), мм
48
Максимальная частота вращения, об/мин
450
Момент инерции, кг*м2
500
Допустимое усилие цилиндра масляного давления, кН
200 (20390)
Максимальная сила зажима, кН
360 (36700)
Подходящий цилиндр
RK-250/RK250N
Диапазон зажима, мм
800-1400
Максимальное допустимое давление, Мпа, см2
4,76 (46,7)
Вес патрона, кг
2000
А, мм
1400
B, мм
220
C, мм
720
D, мм
647,6
E, мм
8
F, мм
100
H, мм
65
J, мм
60
K макс., мм
M36x4
L, мм
M30
M, мм
148
G макс., мм
55
G мин., мм
-5
L1, мм
46
N макс., мм
270
P макс., мм
76,2
Q макс., мм
532
R макс., мм
673,5
R мин., мм
649,5
S, мм
12-19
T, мм
13~M24
V, мм
38
W, мм
110
