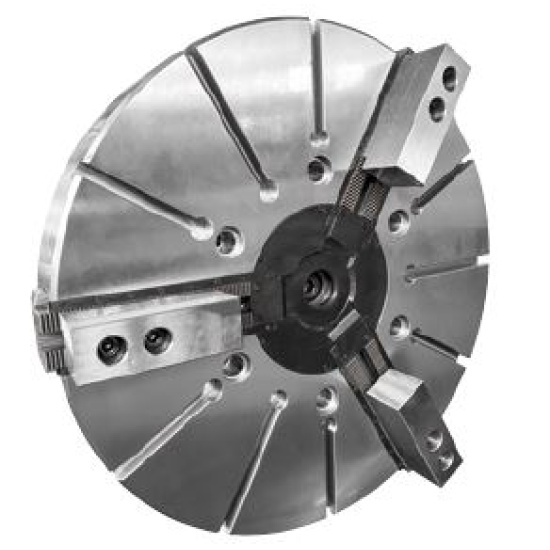

VL-50, Трехкулачковый Вертикальный токарный патрон (тип 2)
Код: P141
Код товара
P141
Наименование
VL-50, Трехкулачковый Вертикальный токарный патрон (тип 2)
Тип патрона
Вертикальный токарный патрон (тип 2)
Описание патрона
Клиновой цельный вертикальный токарный патрон. Водонепроницаемая конструкция.
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
57
Ход кулачка (диаметр), мм
46
Максимальная частота вращения, об/мин
500
Момент инерции, кг*м2
145
Допустимое усилие цилиндра масляного давления, кН
180 (18350)
Максимальная сила зажима, кН
320 (32620)
Подходящий цилиндр
RK-250/RK250N
Диапазон зажима, мм
600-1250
Максимальное допустимое давление, Мпа, см2
4,24 (43,2)
Вес патрона, кг
800

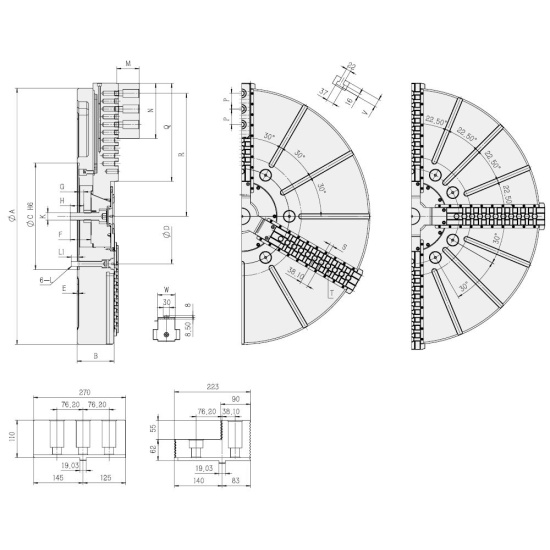

А, мм
1250
B, мм
180
C, мм
520
D, мм
463,6
E, мм
8
F, мм
100
H, мм
65
J, мм
60
K макс., мм
M36x4
L, мм
M24
M, мм
123
G макс., мм
32
G мин., мм
-25
L1, мм
37
N макс., мм
270
P макс., мм
76,2
Q макс., мм
480
R макс., мм
600
R мин., мм
577
S, мм
9~19
T, мм
11~M24
V, мм
38
W, мм
84
