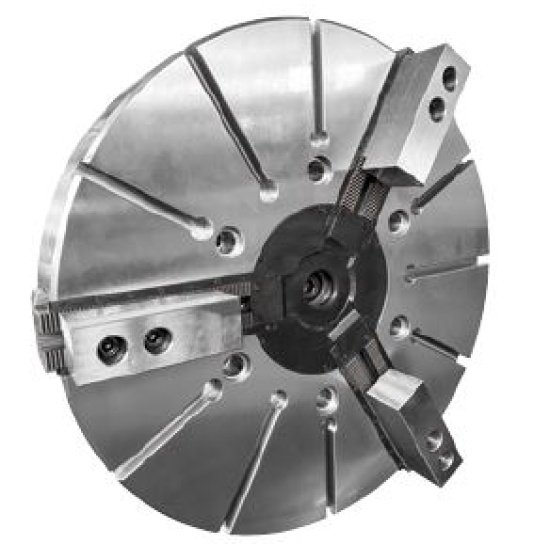

VL-40, Трехкулачковый Вертикальный токарный патрон (тип 2)
Код: P140
Наименование
VL-40, Трехкулачковый Вертикальный токарный патрон (тип 2)
Код товара
P140
Тип патрона
Вертикальный токарный патрон (тип 2)
Описание патрона
Клиновой цельный вертикальный токарный патрон. Водонепроницаемая конструкция.
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
57
Ход кулачка (диаметр), мм
46
Максимальная частота вращения, об/мин
630
Момент инерции, кг*м2
68
Допустимое усилие цилиндра масляного давления, кН
180 (18350)
Максимальная сила зажима, кН
320 (32620)
Подходящий цилиндр
RK-250/RK250N
Диапазон зажима, мм
380-1005
Максимальное допустимое давление, Мпа, см2
4,24 (43,2)
Вес патрона, кг
780
А, мм
1005
B, мм
180
C, мм
520
D, мм
463,6
E, мм
8
F, мм
100
H, мм
65
J, мм
60
K макс., мм
M36x4
L, мм
M24
M, мм
123
G макс., мм
32
G мин., мм
-25
L1, мм
37
N макс., мм
270
P макс., мм
76,2
Q макс., мм
355
R макс., мм
375
R мин., мм
352
S, мм
6~19
T, мм
8~M24
V, мм
38
W, мм
85
