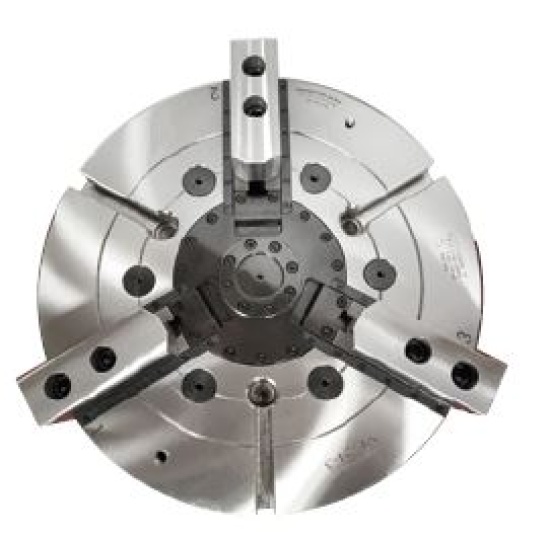

VL-24, Трехкулачковый Вертикальный токарный патрон (тип 1)
Код: P137
Код товара
P137
Наименование
VL-24, Трехкулачковый Вертикальный токарный патрон (тип 1)
Тип патрона
Вертикальный токарный патрон (тип 1)
Размер патрона
А11
Описание патрона
Клиновой цельный вертикальный токарный патрон. Водонепроницаемая конструкция.
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
35
Ход кулачка (диаметр), мм
16
Максимальная частота вращения, об/мин
1700
Момент инерции, кг*м2
7,6
Допустимое усилие цилиндра масляного давления, кН
81,9 (8360)
Максимальная сила зажима, кН
271,6 (27700)
Подходящий цилиндр
RK-200/RE200K
Диапазон зажима, мм
136-610
Максимальное допустимое давление, Мпа, см2
3,2 (32)/3,4 (34)
Вес патрона, кг
270
А, мм
610
B, мм
167
C, мм
380
D, мм
330,2
E, мм
46
F, мм
3
H, мм
55
J, мм
60
K макс., мм
M30x3,5
L, мм
6-M24
M, мм
74
D1, мм
196,87
D2, мм
235
G макс., мм
91
G мин., мм
56
L1, мм
35
N макс., мм
180
P макс., мм
60
Q макс., мм
93,5
Q мин., мм
24,5
R макс., мм
128
R мин., мм
120
S, мм
65
T, мм
25
U, мм
6-M20
