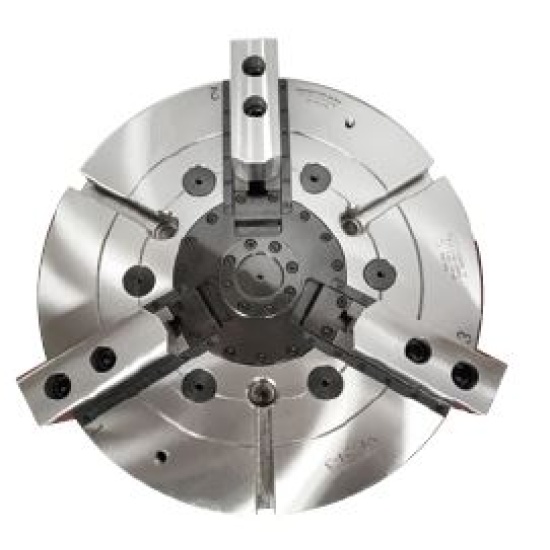

VL-12, Трехкулачковый Вертикальный токарный патрон (тип 1)
Код: P128
Наименование
VL-12, Трехкулачковый Вертикальный токарный патрон (тип 1)
Код товара
P128
Тип патрона
Вертикальный токарный патрон (тип 1)
Размер патрона
А8
Описание патрона
Клиновой цельный вертикальный токарный патрон. Водонепроницаемая конструкция.
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
30
Ход кулачка (диаметр), мм
12.7
Максимальная частота вращения, об/мин
3150
Момент инерции, кг*м2
0,8
Допустимое усилие цилиндра масляного давления, кН
41 (4180)
Максимальная сила зажима, кН
156 (15900)
Подходящий цилиндр
RK-150/RE-150
Диапазон зажима, мм
22-304
Максимальное допустимое давление, Мпа, см2
2,9 (29)
Вес патрона, кг
66

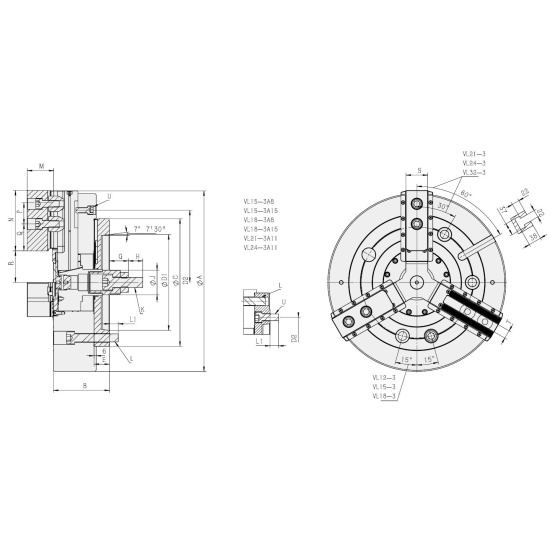

А, мм
304
B, мм
141
C, мм
220
D, мм
171,4
E, мм
40
F, мм
1,5
H, мм
36
J, мм
50
K макс., мм
M20x2,5
L, мм
3-M16
M, мм
54
D1, мм
139,72
D2, мм
190
G макс., мм
73
G мин., мм
43
L1, мм
24
N макс., мм
130
P макс., мм
30
Q макс., мм
47,5
Q мин., мм
16
R макс., мм
61
R мин., мм
54,65
S, мм
50
T, мм
21
U, мм
3-M8
