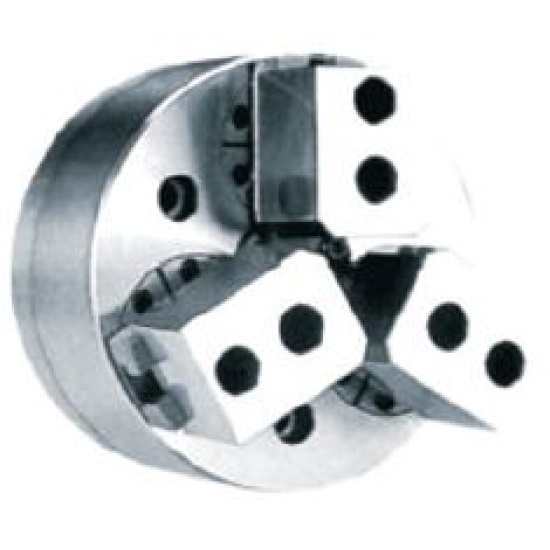

KFZ-10, Трехкулачковый Мощный плавающий силовой патрон с масляным давлением
Код: P123
Наименование
KFZ-10, Трехкулачковый Мощный плавающий силовой патрон с масляным давлением
Код товара
P123
Тип патрона
Мощный плавающий силовой патрон с масляным давлением
Описание патрона
Патрон имеет конус 10°, кулачки могут поворачиваться слева направо на 5°
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
17.5
Ход кулачка (диаметр), мм
12.7
Максимальная частота вращения, об/мин
3200
Максимальное тяговое усилие, кН, кгс
40
Максимальная статическая сила зажима, кН, кгс
123
Подходящий цилиндр
RH150
Диапазон зажима, мм
50-203
Диапазон зажима по внутреннему диаметру, мм
85-235
Вес патрона, кг
39.5
А, мм
254
B, мм
105
C, мм
220
D, мм
171,4
E, мм
5
F, мм
3-M16
H, мм
24,5
J, мм
100
K макс., мм
44,5
L, мм
19
M, мм
64
I1, мм
112,8
I2, мм
30,2
N макс., мм
57
P макс., мм
70
Q макс., мм
23,5~41
R макс., мм
35
U, мм
M22
