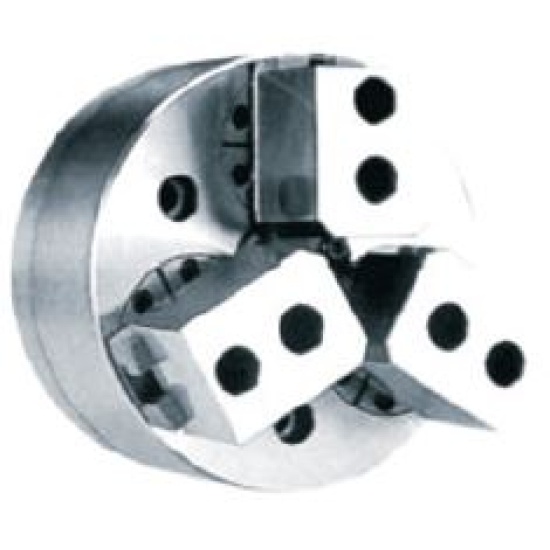

KFZ-08, Трехкулачковый Мощный плавающий силовой патрон с масляным давлением
Код: P122
Наименование
KFZ-08, Трехкулачковый Мощный плавающий силовой патрон с масляным давлением
Код товара
P122
Тип патрона
Мощный плавающий силовой патрон с масляным давлением
Описание патрона
Патрон имеет конус 10°, кулачки могут поворачиваться слева направо на 5°
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
14.2
Ход кулачка (диаметр), мм
9.5
Максимальная частота вращения, об/мин
3500
Максимальное тяговое усилие, кН, кгс
32
Максимальная статическая сила зажима, кН, кгс
96
Подходящий цилиндр
RH125
Диапазон зажима, мм
16-152
Диапазон зажима по внутреннему диаметру, мм
76-203
Вес патрона, кг
23.7
А, мм
200
B, мм
88
C, мм
170
D, мм
133,4
E, мм
5
F, мм
3-M12
H, мм
19,3
J, мм
81
K макс., мм
34
L, мм
15
M, мм
54
I1, мм
89
I2, мм
25
N макс., мм
44,45
P макс., мм
55
Q макс., мм
20~34
R макс., мм
30
U, мм
M18
