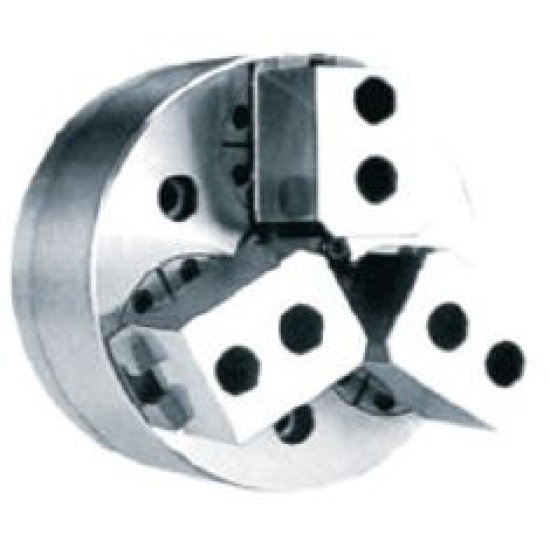

KFZ-06
Код: P121
Наименование
KFZ-06
Код товара
P121
Тип патрона
Мощный плавающий силовой патрон с масляным давлением
Описание патрона
Патрон имеет конус 10°, кулачки могут поворачиваться слева направо на 5°
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
11.4
Ход кулачка (диаметр), мм
7.9
Максимальная частота вращения, об/мин
4000
Максимальное тяговое усилие, кН, кгс
23
Максимальная статическая сила зажима, кН, кгс
70
Подходящий цилиндр
RH100
Диапазон зажима, мм
12,7-120
Диапазон зажима по внутреннему диаметру, мм
70-152
Вес патрона, кг
14.8
А, мм
162
B, мм
77
C, мм
140
D, мм
104,8
E, мм
5
F, мм
3-M10
H, мм
14,3
J, мм
68
K макс., мм
29,4
L, мм
15
M, мм
44
I1, мм
73
I2, мм
22,2
N макс., мм
38,1
P макс., мм
50
Q макс., мм
17,6~29
R макс., мм
30
U, мм
M16
