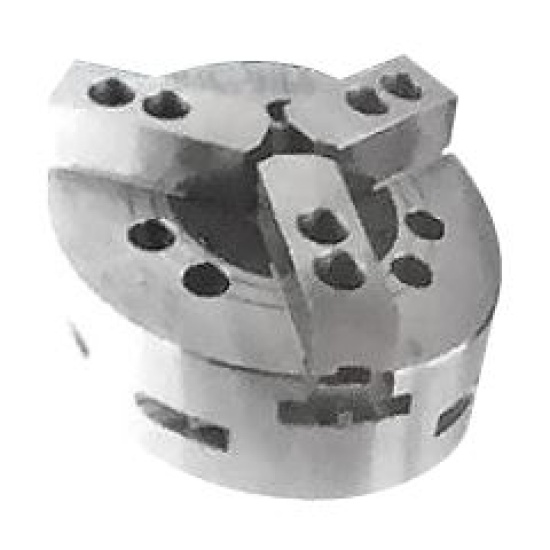

KY12D-3, Трехкулачковый Цельный силовой патрон со сверхбольшим ходом
Код: P120
Код товара
P120
Наименование
KY12D-3, Трехкулачковый Цельный силовой патрон со сверхбольшим ходом
Тип патрона
Цельный силовой патрон со сверхбольшим ходом
Описание патрона
Коленчатый патрон со сверхбольшим ходом, сильным усилием зажима
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
30
Ход кулачка (диаметр), мм
54
Максимальная частота вращения, об/мин
2000
Максимальное тяговое усилие, кН, кгс
41 (4180)
Максимальная статическая сила зажима, кН, кгс
48 (4900)
Подходящий цилиндр
RH150
Диапазон зажима, мм
30-304
Максимальное допустимое давление, Мпа, см2
2,8 (29)
Вес патрона, кг
59

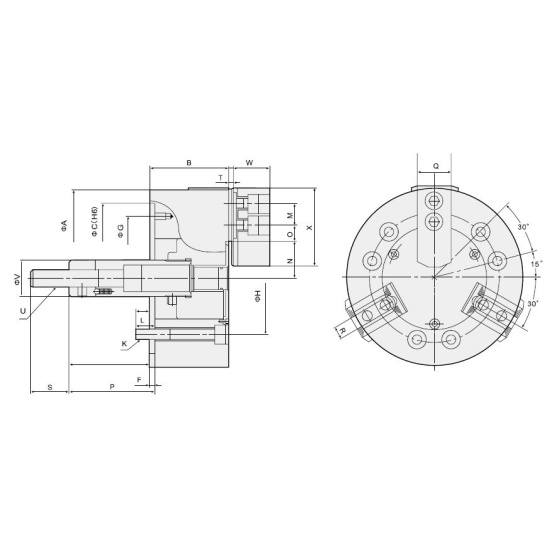

А, мм
304
B, мм
122
C, мм
220
F, мм
6
G, мм
190
H, мм
171,4
K макс., мм
6-M16
L, мм
20
M, мм
30
N макс., мм
84,7
N мин., мм
67,3
О макс., мм
37,8
О мин., мм
9,8
P макс., мм
168
P мин., мм
138
Q макс., мм
50
R макс., мм
18
S, мм
36
T, мм
5
U, мм
M20x2,5P
V, мм
50
W, мм
50
X, мм
130
