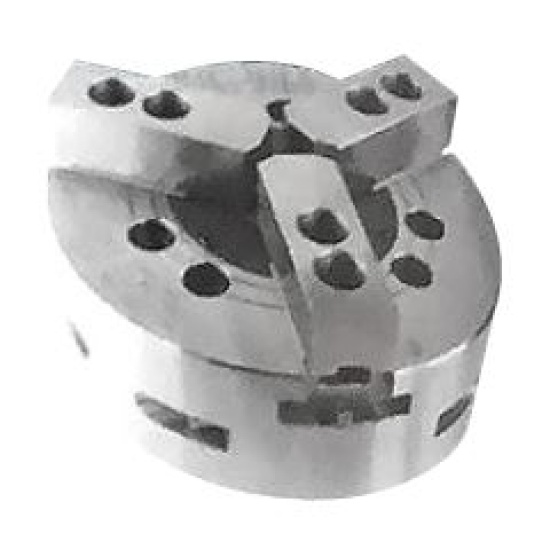

KY08D-3, Трехкулачковый Цельный силовой патрон со сверхбольшим ходом
Код: P118
Наименование
KY08D-3, Трехкулачковый Цельный силовой патрон со сверхбольшим ходом
Код товара
P118
Тип патрона
Цельный силовой патрон со сверхбольшим ходом
Описание патрона
Коленчатый патрон со сверхбольшим ходом, сильным усилием зажима
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
25
Ход кулачка (диаметр), мм
40
Максимальная частота вращения, об/мин
4600
Максимальное тяговое усилие, кН, кгс
22 (2440)
Максимальная статическая сила зажима, кН, кгс
27,5 (2800)
Подходящий цилиндр
RH125
Диапазон зажима, мм
23-210
Максимальное допустимое давление, Мпа, см2
2,5 (25)
Вес патрона, кг
25
А, мм
215
B, мм
92
C, мм
170
F, мм
5
G, мм
150
H, мм
133,4
K макс., мм
6-M12
L, мм
18
M, мм
25
N макс., мм
60
N мин., мм
40
О макс., мм
22,5
О мин., мм
9
P макс., мм
127
P мин., мм
106
Q макс., мм
35
R макс., мм
14
S, мм
36
T, мм
5
U, мм
M20x2,5P
V, мм
38
W, мм
42
X, мм
95
