KY08L-3
Код: P113
Наименование
KY08L-3
Код товара
P113
Тип патрона
Цельный силовой патрон с длинным ходом
Размер патрона
А5
Описание патрона
Клиновидный цельный патрон с длинным ходом может использоваться для деталей с большими требованиями к пространству
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
21
Ход кулачка (диаметр), мм
16.2
Максимальная частота вращения, об/мин
4750
Момент инерции, кг*м2
0,14
Допустимое усилие цилиндра масляного давления, кН
25 (2550)
Максимальная сила зажима, кН
73 (7440)
Подходящий цилиндр
RH125
Диапазон зажима, мм
17-210
Максимальное допустимое давление, Мпа, см2
2,6 (26)
Вес патрона, кг
28

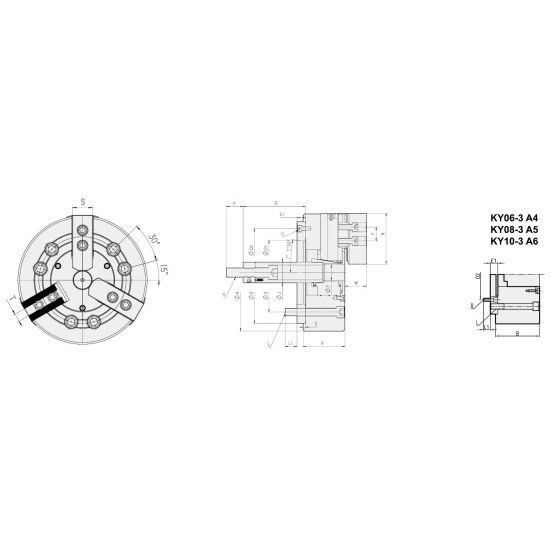

А, мм
210
B, мм
85
C, мм
170
D, мм
133,4
E, мм
5
F, мм
25
H, мм
36
J, мм
38
K макс., мм
M20x2,5
L, мм
6-M12
M, мм
41
Е1, мм
24
D1, мм
82,56
D2, мм
104,8
G макс., мм
127
G мин., мм
106
L1, мм
18
L1 для "А", мм
17
N макс., мм
95
P макс., мм
25
S, мм
35
T, мм
14
U, мм
6-M10
A1, мм
80
6-M1
M8
