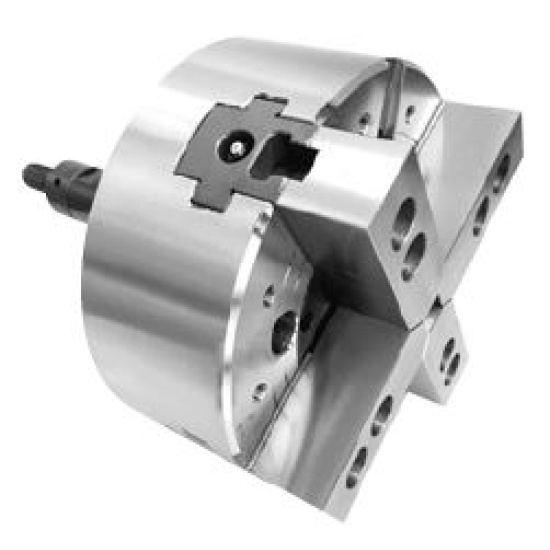

KY12-4, Четырехкулачковый Цельный силовой патрон
Код: P110
Наименование
KY12-4, Четырехкулачковый Цельный силовой патрон
Код товара
P110
Тип патрона
Цельный силовой патрон
Размер патрона
А8
Описание патрона
Клиновидный цельный патрон. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
4
Ход плунжера, мм
30
Ход кулачка (диаметр), мм
10.5
Максимальная частота вращения, об/мин
3360
Момент инерции, кг*м2
0,7
Допустимое усилие цилиндра масляного давления, кН
27,4 (2800)
Максимальная сила зажима, кН
103,9 (10600)
Подходящий цилиндр
RH150
Диапазон зажима, мм
22-304
Максимальное допустимое давление, Мпа, см2
2,0 (20)
Вес патрона, кг
61

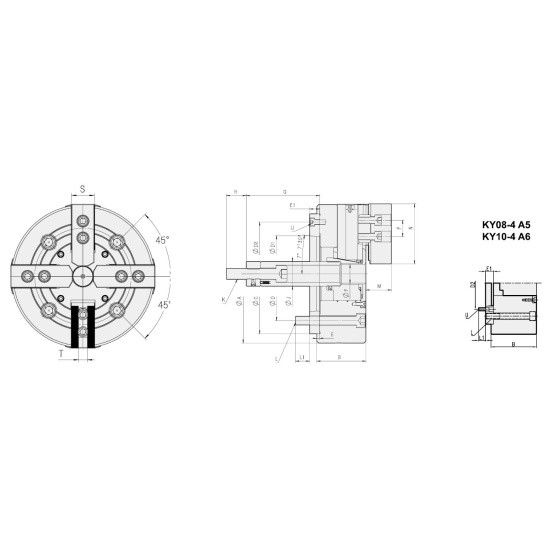

А, мм
304
B, мм
106
C, мм
220
D, мм
171,4
E, мм
6
F, мм
34
H, мм
36
J, мм
50
K макс., мм
M20x2,5
L, мм
4-M16
M, мм
54
Е1, мм
18
D1, мм
139,72
D2, мм
190
G макс., мм
163
G мин., мм
133
L1, мм
25
L1 для "А", мм
25
N макс., мм
130
P макс., мм
30
S, мм
50
T, мм
21/18
U, мм
3-M8
A1, мм
105
8-M1
M10
