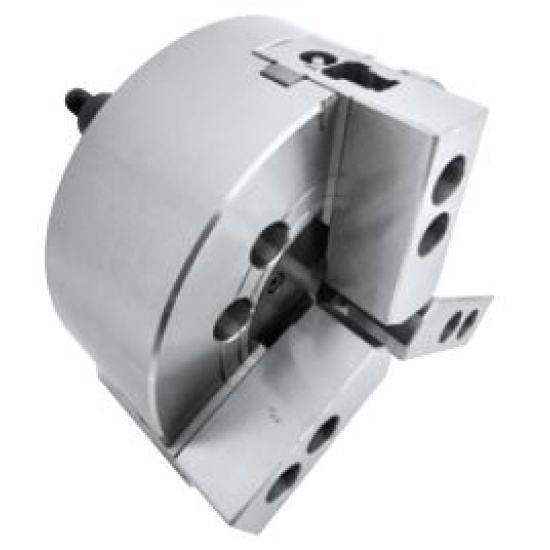

KY15-3, Трехкулачковый Цельный силовой патрон
Код: P104
Наименование
KY15-3, Трехкулачковый Цельный силовой патрон
Код товара
P104
Тип патрона
Цельный силовой патрон
Размер патрона
А11
Описание патрона
Клиновидный цельный патрон. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
35
Ход кулачка (диаметр), мм
16
Максимальная частота вращения, об/мин
3000
Момент инерции, кг*м2
1,95
Допустимое усилие цилиндра масляного давления, кН
82 (8360)
Максимальная сила зажима, кН
248,4 (25350)
Подходящий цилиндр
RK200
Диапазон зажима, мм
60-450
Максимальное допустимое давление, Мпа, см2
3,2 (32)
Вес патрона, кг
107
А, мм
381
B, мм
116
C, мм
300
D, мм
235
E, мм
6
F, мм
36
H, мм
55
J, мм
60
K макс., мм
M30x3,5
L, мм
6-M20
M, мм
64
Е1, мм
-
D1, мм
196,87
D2, мм
260
G макс., мм
104
G мин., мм
69
L1, мм
30
L1 для "А", мм
30
N макс., мм
-
P макс., мм
43
S, мм
62
T, мм
25,5
U, мм
6-M8
A1, мм
150
6-M1
M12
