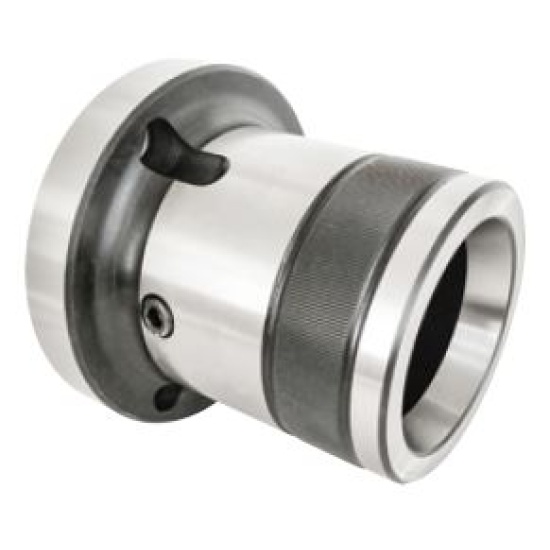

CX46A5, Бескулачковый Цанговый патрон
Код: P196
Код товара
P196
Наименование
CX46A5, Бескулачковый Цанговый патрон
Тип патрона
Цанговый патрон
Описание патрона
Эластичная цанговая втулка с обратной тягой
Предназначение патрона
Используется для токарного станка с ЧПУ, специального станка или других токарных станков
Максимальная частота вращения, об/мин
4000
Подходящий цилиндр
TK646
Максимальное допустимое давление, Мпа, см2
2,8 (28)
Ход втулки, мм
6
Макс. диаметр зажима (d-max), мм
46
Макс. зажимной квадрат (d-max), мм
32
Макс. зажимной шестигранник (d-max), мм
36
А, мм
132
B, мм
120
C, мм
16
D, мм
82,563
E, мм
22
D1, мм
73,5
D2, мм
104,8
A1, мм
95
M1, мм
M8
3-M (монтажное отверстие)
3-M10
