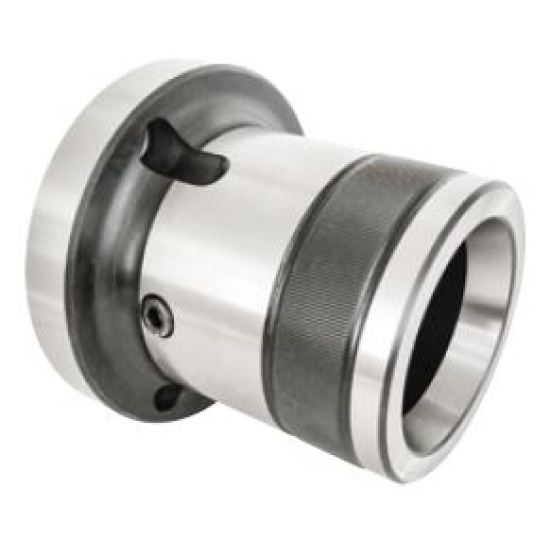

CX36A4, Бескулачковый Цанговый патрон
Код: P195
Наименование
CX36A4, Бескулачковый Цанговый патрон
Код товара
P195
Тип патрона
Цанговый патрон
Описание патрона
Эластичная цанговая втулка с обратной тягой
Предназначение патрона
Используется для токарного станка с ЧПУ, специального станка или других токарных станков
Максимальная частота вращения, об/мин
5000
Подходящий цилиндр
TK536
Максимальное допустимое давление, Мпа, см2
2,5 (25)

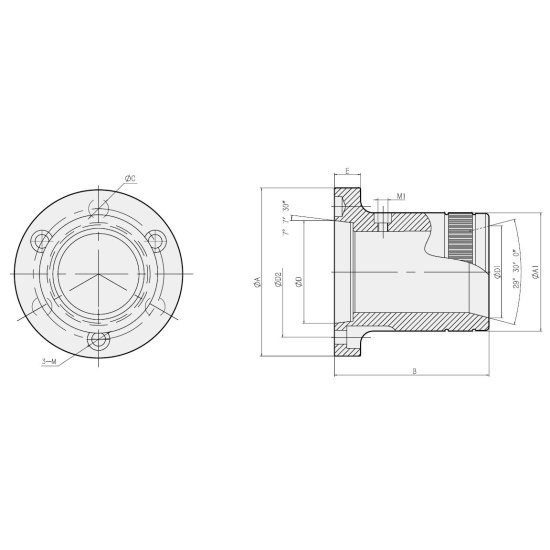

А, мм
110
B, мм
115
C, мм
15
D, мм
63,513
E, мм
20
Ход втулки, мм
6
Макс. диаметр зажима (d-max), мм
36
Макс. зажимной квадрат (d-max), мм
25
Макс. зажимной шестигранник (d-max), мм
30
D1, мм
58,5
D2, мм
82,6
A1, мм
80
M1, мм
M6
3-M (монтажное отверстие)
3-M10
