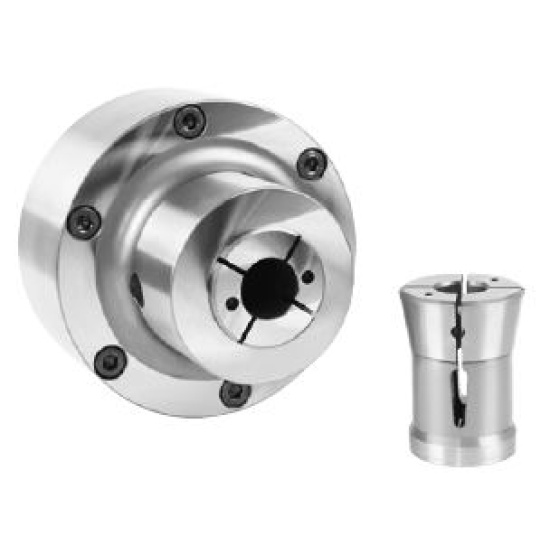

KJS160, Бескулачковый Цельный цанговый патрон
Код:
Наименование
KJS160, Бескулачковый Цельный цанговый патрон
Тип патрона
Цельный цанговый патрон
Описание патрона
Патрон имеет встраиваемую конструкцию спереди, соответствующую отраслевым стандартам. Не требует дополнительного силового цилиндра
Предназначение патрона
Для серийной и точной обработки пластин и деталей с коротким валом
Максимальная частота вращения, об/мин
3400
Максимальная сила зажима, кН, кгс
40 (4080)
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
13
Макс. диаметр зажима (d-max), мм
35
Макс. зажимной квадрат (d-max), мм
25
Макс. зажимной шестигранник (d-max), мм
30

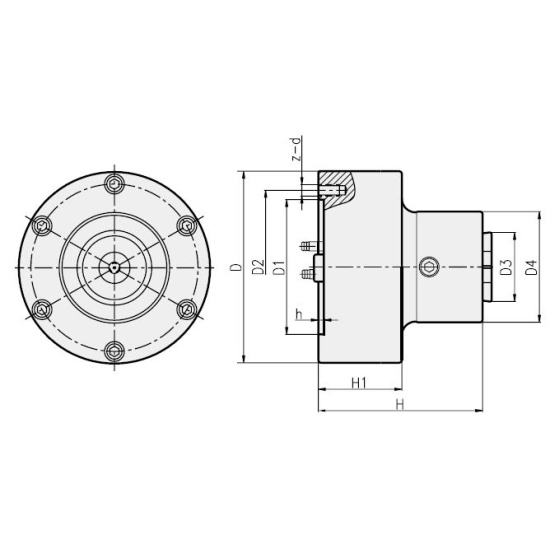

D, мм
172
H, мм
127
D1, мм
130
D2, мм
142
H1, мм
60
h, мм
5
z-d, мм
3-M8
D3, мм
60
D4, мм
86
