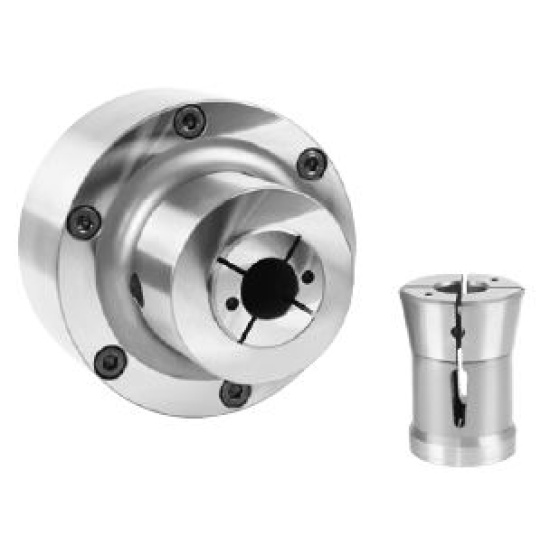

KJS130, Бескулачковый Цельный цанговый патрон
Код:
Наименование
KJS130, Бескулачковый Цельный цанговый патрон
Тип патрона
Цельный цанговый патрон
Описание патрона
Патрон имеет встраиваемую конструкцию спереди, соответствующую отраслевым стандартам. Не требует дополнительного силового цилиндра
Предназначение патрона
Для серийной и точной обработки пластин и деталей с коротким валом
Максимальная частота вращения, об/мин
3800
Максимальная сила зажима, кН, кгс
21 (2142)
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
7
Макс. диаметр зажима (d-max), мм
22
Макс. зажимной квадрат (d-max), мм
16
Макс. зажимной шестигранник (d-max), мм
20

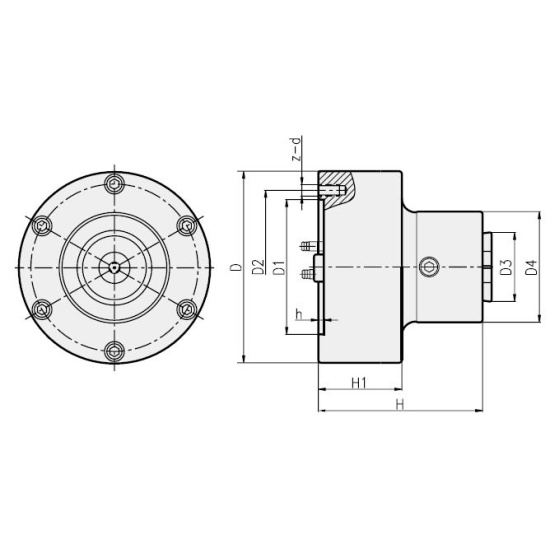

D, мм
135
H, мм
119
D1, мм
95
D2, мм
108
H1, мм
59
h, мм
4
z-d, мм
3-M8
D3, мм
48
D4, мм
78
