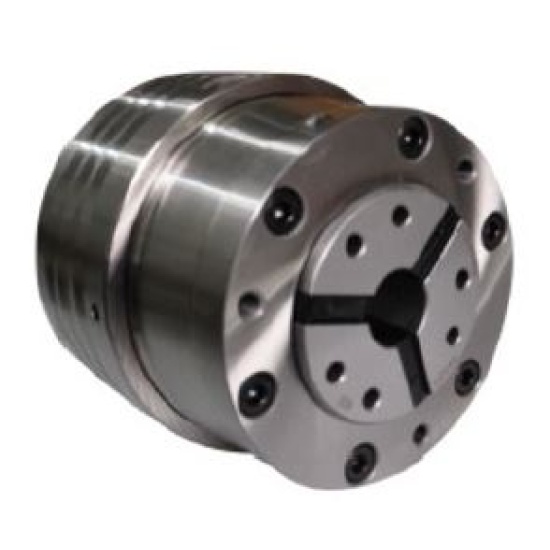

KTJ-100, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код: P187
Код товара
P187
Наименование
KTJ-100, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Тип патрона
Выдвижной цанговый патрон (позиционный тип)
Размер патрона
А8
Описание патрона
Проходной/остановочный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Патрон может быть использован в токарных станках с ЧПУ, специальных станках или других токарных станках для обработки прутка или оправки
Максимальная частота вращения, об/мин
5000
Допустимое усилие цилиндра масляного давления, кН
60,7 (6200)
Максимальная сила зажима, кН
142 (14500)
Диапазон зажима, мм
40-100
Вес патрона, кг
38
Ход втулки, мм
8
Применяемые цанги
SK100

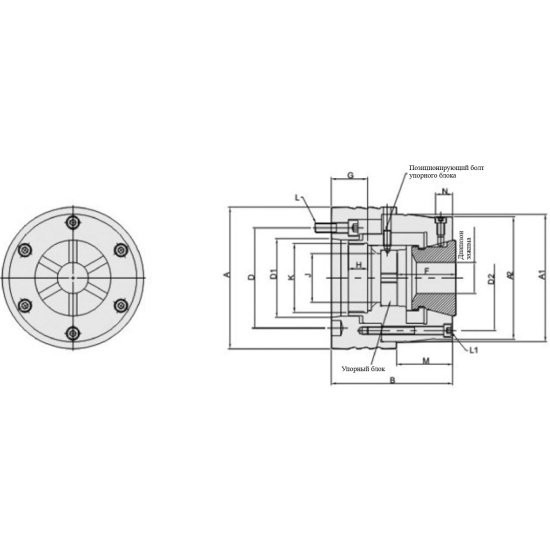

А, мм
235
B, мм
167
D, мм
171,4
F, мм
76
H, мм
18
J, мм
101
K макс., мм
M132x1,5
L, мм
6-M16x30
M, мм
55
D1, мм
139,72
D2, мм
205
G макс., мм
57
G мин., мм
49
L1, мм
6-M10x45
N макс., мм
22
A1, мм
202
А1 (H6), мм
172
