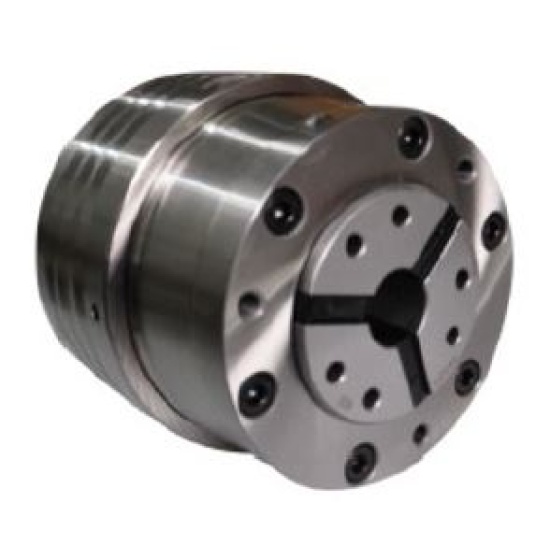

KTJ-100, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код: P186
Наименование
KTJ-100, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код товара
P186
Тип патрона
Выдвижной цанговый патрон (позиционный тип)
Размер патрона
А6
Описание патрона
Проходной/остановочный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Патрон может быть использован в токарных станках с ЧПУ, специальных станках или других токарных станках для обработки прутка или оправки
Максимальная частота вращения, об/мин
5000
Допустимое усилие цилиндра масляного давления, кН
60,7 (6200)
Максимальная сила зажима, кН
142 (14500)
Диапазон зажима, мм
40-100
Вес патрона, кг
33
А, мм
235
B, мм
163
D, мм
133,4
F, мм
76
H, мм
18
J, мм
101
K макс., мм
M132x1,5
L, мм
6-M12x30
M, мм
55
Ход втулки, мм
8
Применяемые цанги
SK100
D1, мм
106,38
D2, мм
205
G макс., мм
54
G мин., мм
46
L1, мм
6-M10x45
N макс., мм
22
A1, мм
202
А1 (H6), мм
172
