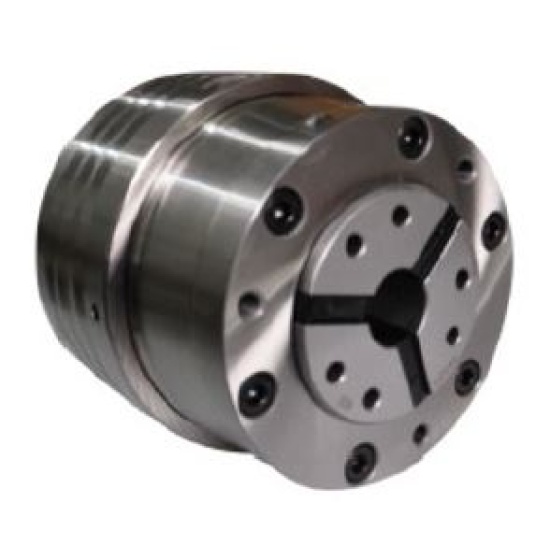

KTJ-80, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код: P185
Наименование
KTJ-80, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код товара
P185
Тип патрона
Выдвижной цанговый патрон (позиционный тип)
Размер патрона
А8
Описание патрона
Проходной/остановочный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Патрон может быть использован в токарных станках с ЧПУ, специальных станках или других токарных станках для обработки прутка или оправки
Максимальная частота вращения, об/мин
5500
Допустимое усилие цилиндра масляного давления, кН
49 (5000)
Максимальная сила зажима, кН
113,7 (11600)
Диапазон зажима, мм
16-80
Вес патрона, кг
23
А, мм
210
B, мм
140,5
D, мм
171,4
F, мм
70
H, мм
18
J, мм
80,5
K макс., мм
M102x1,5
L, мм
6-M16x40
M, мм
65
Ход втулки, мм
5
Применяемые цанги
SK80
D1, мм
139,72
D2, мм
142
G макс., мм
45,5
G мин., мм
40,5
L1, мм
6-M10x85
N макс., мм
22
A1, мм
168
А1 (H6), мм
164
