KTJ-65, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код: P182
Наименование
KTJ-65, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код товара
P182
Тип патрона
Выдвижной цанговый патрон (позиционный тип)
Размер патрона
А6
Описание патрона
Проходной/остановочный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Патрон может быть использован в токарных станках с ЧПУ, специальных станках или других токарных станках для обработки прутка или оправки
Максимальная частота вращения, об/мин
6000
Допустимое усилие цилиндра масляного давления, кН
44,1 (4500)
Максимальная сила зажима, кН
103 (10500)
Диапазон зажима, мм
6-65
Вес патрона, кг
13

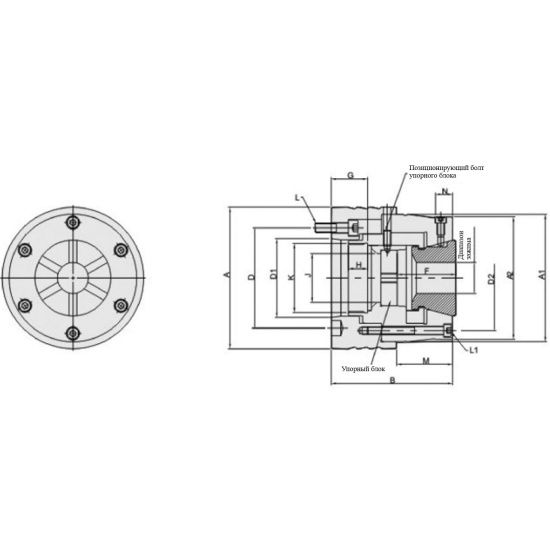

А, мм
167
B, мм
135,5
D, мм
133,4
F, мм
68
H, мм
18
J, мм
65,5
K макс., мм
M100x1,5
L, мм
6-M12x55
M, мм
65
Применяемые цанги
SK65
D1, мм
106,38
D2, мм
126
G макс., мм
39,5
G мин., мм
34,5
L1, мм
6-M8x85
N макс., мм
22
A1, мм
148
А1 (H6), мм
145
