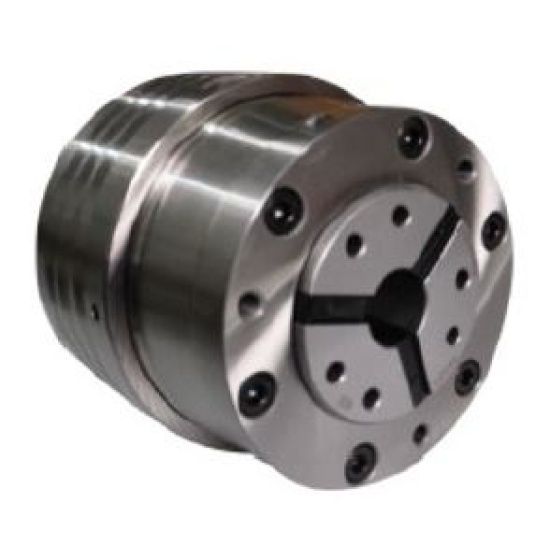

KTJ-52, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код: P181
Код товара
P181
Наименование
KTJ-52, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Тип патрона
Выдвижной цанговый патрон (позиционный тип)
Размер патрона
А6
Описание патрона
Проходной/остановочный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Патрон может быть использован в токарных станках с ЧПУ, специальных станках или других токарных станках для обработки прутка или оправки
Максимальная частота вращения, об/мин
7000
Допустимое усилие цилиндра масляного давления, кН
34,3 (3500)
Максимальная сила зажима, кН
79,4 (8100)
Диапазон зажима, мм
6-52
Вес патрона, кг
12.5
Ход втулки, мм
5
Применяемые цанги
SK52
А, мм
165
B, мм
128
D, мм
133,4
F, мм
58
H, мм
18
J, мм
52,5
K макс., мм
M72x1,5
L, мм
6-M12x35
M, мм
58,5
D1, мм
106,38
D2, мм
110
G макс., мм
40,5
G мин., мм
35,5
L1, мм
6-M8x80
N макс., мм
18
A1, мм
133
А1 (H6), мм
128
