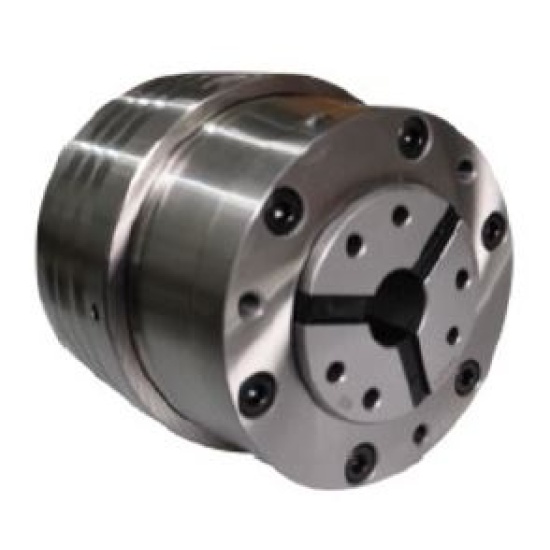

KTJ-42, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код: P179
Наименование
KTJ-42, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код товара
P179
Тип патрона
Выдвижной цанговый патрон (позиционный тип)
Размер патрона
А6
Описание патрона
Проходной/остановочный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Патрон может быть использован в токарных станках с ЧПУ, специальных станках или других токарных станках для обработки прутка или оправки
Максимальная частота вращения, об/мин
7000
Допустимое усилие цилиндра масляного давления, кН
31,3 (3200)
Максимальная сила зажима, кН
73,5 (7500)
Диапазон зажима, мм
6-42
Вес патрона, кг
11
А, мм
165
B, мм
128
D, мм
133,4
F, мм
58
H, мм
18
J, мм
42,5
K макс., мм
M70x1,5
L, мм
6-M12x35
M, мм
55,5
Ход втулки, мм
5
Применяемые цанги
SK42
D1, мм
106,38
D2, мм
107
G макс., мм
40,5
G мин., мм
35,5
L1, мм
6-M8x75
N макс., мм
18
A1, мм
131
А1 (H6), мм
125
