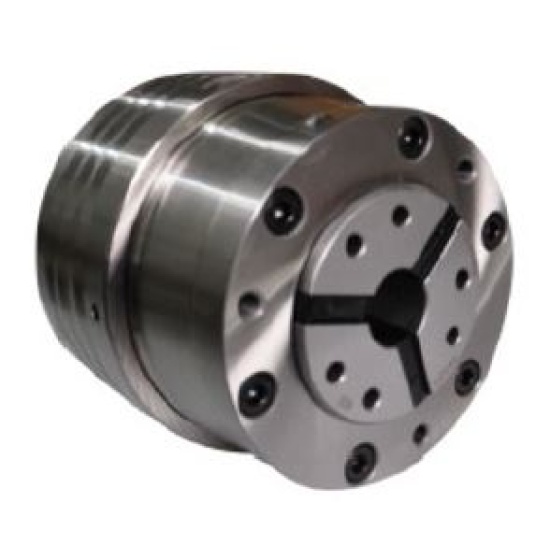

KTJ-32, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код: P177
Наименование
KTJ-32, Бескулачковый Выдвижной цанговый патрон (позиционный тип)
Код товара
P177
Тип патрона
Выдвижной цанговый патрон (позиционный тип)
Размер патрона
А5
Описание патрона
Проходной/остановочный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Патрон может быть использован в токарных станках с ЧПУ, специальных станках или других токарных станках для обработки прутка или оправки
Максимальная частота вращения, об/мин
7000
Допустимое усилие цилиндра масляного давления, кН
24,5 (2500
Максимальная сила зажима, кН
56,8 (5800)
Диапазон зажима, мм
6-32
Вес патрона, кг
7

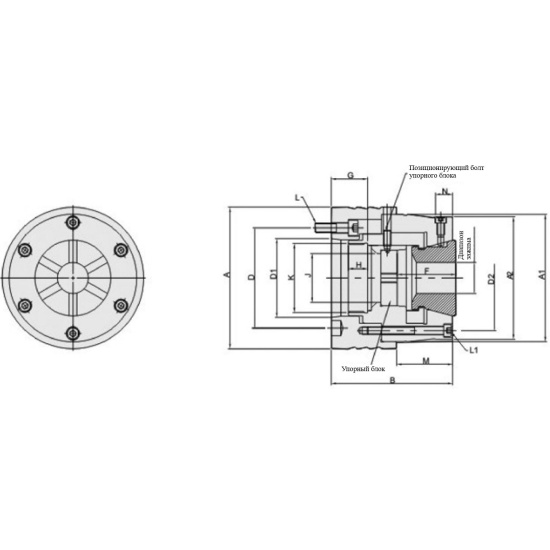

А, мм
131
B, мм
125
D, мм
104,8
F, мм
58
H, мм
18
J, мм
32,5
K макс., мм
M52x1,5
L, мм
6-M10x35
M, мм
61,5
Ход втулки, мм
5,5
Применяемые цанги
SK32
D1, мм
82,56
D2, мм
94
G макс., мм
38,5
G мин., мм
32
L1, мм
6-M8x45
N макс., мм
15
A1, мм
114
А1 (H6), мм
78
