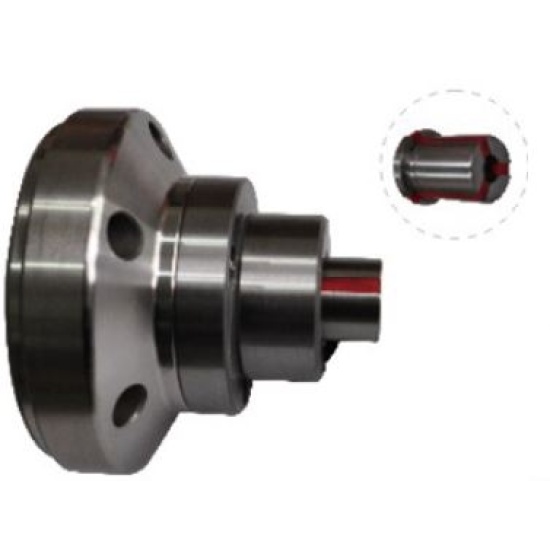

KZJ212-240, Бескулачковый Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Код: P174
Наименование
KZJ212-240, Бескулачковый Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Код товара
P174
Тип патрона
Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Описание патрона
Внутренний расширительный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Применяется на токарных станках с ЧПУ, обычных токарных станках и другом автоматическом оборудовании для точения, шлифования, фрезерования и пр.
Ход кулачка (диаметр), мм
6
Максимальная частота вращения, об/мин
5500
Допустимое усилие цилиндра масляного давления, кН
30 (3060)
Максимальная сила зажима, кН
210 (21420)
Диапазон зажима, мм
69-100
Вес патрона, кг
10

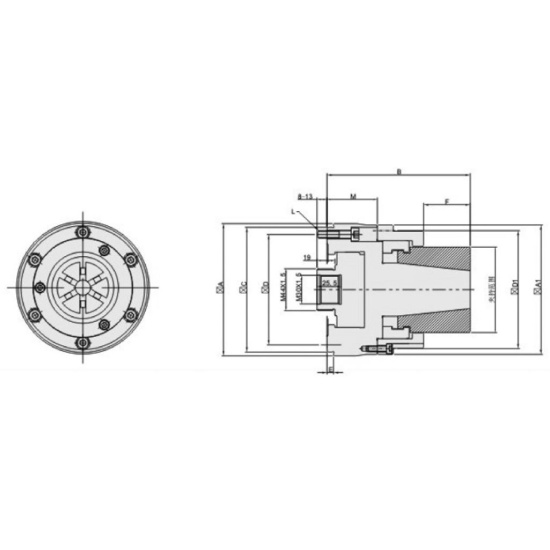

А, мм
139
B, мм
150
C, мм
131
D, мм
116
E, мм
7
F, мм
52,5
L, мм
6-H8x40
M, мм
53
Применяемые цанги
HJ-2400
Величина открытия и закрытия цангового патрона, мм
-0,4~+0,6
D1, мм
124 (3xM6)
A1, мм
140
