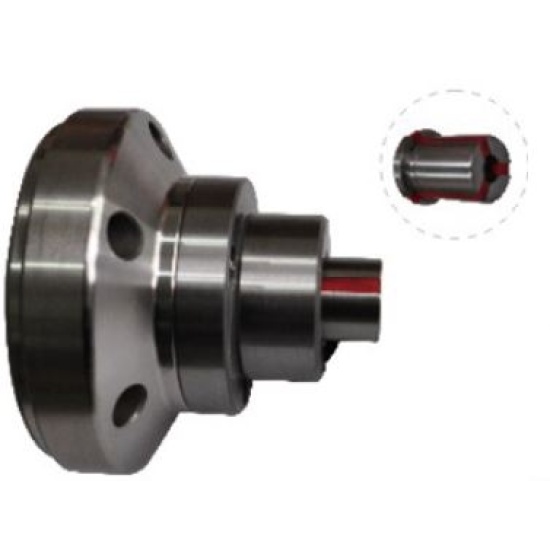

KZJ212-230, Бескулачковый Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Код: P173
Наименование
KZJ212-230, Бескулачковый Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Код товара
P173
Тип патрона
Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Описание патрона
Внутренний расширительный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Применяется на токарных станках с ЧПУ, обычных токарных станках и другом автоматическом оборудовании для точения, шлифования, фрезерования и пр.
Ход кулачка (диаметр), мм
5.5
Максимальная частота вращения, об/мин
5500
Допустимое усилие цилиндра масляного давления, кН
22 (2244)
Максимальная сила зажима, кН
154 (15708)
Диапазон зажима, мм
50-80
Вес патрона, кг
8

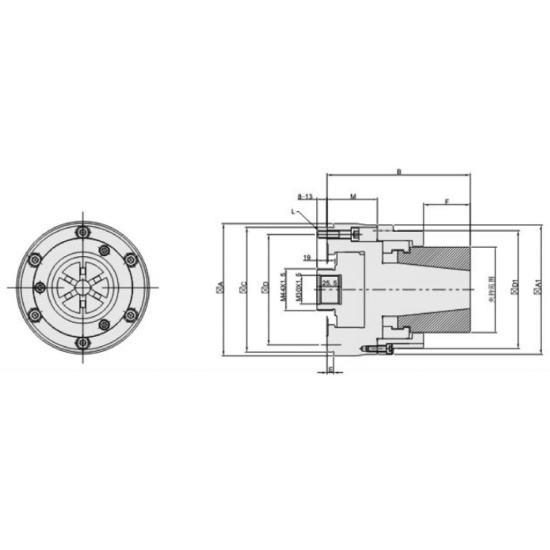

А, мм
139
B, мм
140
C, мм
131
D, мм
116
E, мм
7
F, мм
44,5
L, мм
6-M8x40
M, мм
53
Применяемые цанги
HJ-2300
Величина открытия и закрытия цангового патрона, мм
-0,4~+0,6
D1, мм
104 (3xM6)
A1, мм
120
