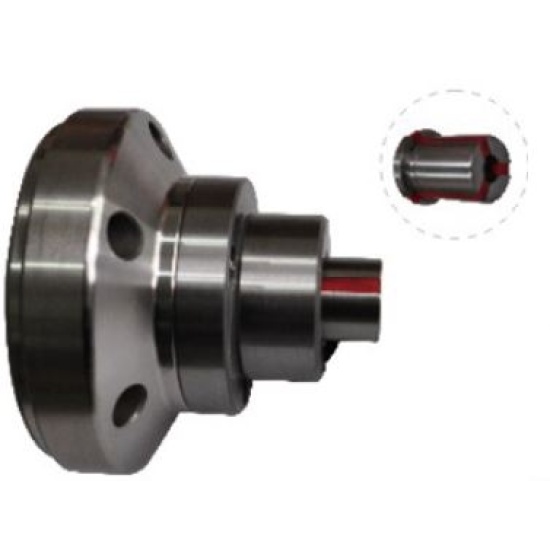

KZJ212-210, Бескулачковый Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Код: P171
Наименование
KZJ212-210, Бескулачковый Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Код товара
P171
Тип патрона
Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Описание патрона
Внутренний расширительный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Применяется на токарных станках с ЧПУ, обычных токарных станках и другом автоматическом оборудовании для точения, шлифования, фрезерования и пр.
Ход кулачка (диаметр), мм
5.5
Максимальная частота вращения, об/мин
6000
Допустимое усилие цилиндра масляного давления, кН
10 (1020)
Максимальная сила зажима, кН
70 (7140)
Диапазон зажима, мм
26-38
Вес патрона, кг
6
А, мм
139
B, мм
117
C, мм
131
D, мм
116
E, мм
7
F, мм
25
L, мм
6-M8x30
M, мм
51,5
Применяемые цанги
HJ-2100
Величина открытия и закрытия цангового патрона, мм
-0,3~+0,5
D1, мм
75 (3xM6)
A1, мм
90
