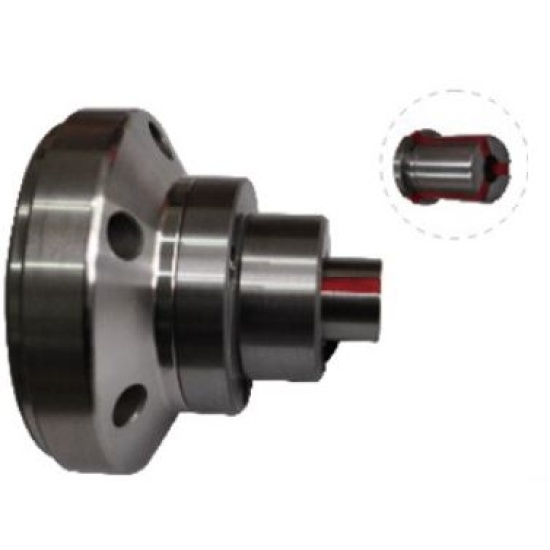

KZJ212-XX, Бескулачковый Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Код: P168
Наименование
KZJ212-XX, Бескулачковый Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Код товара
P168
Тип патрона
Выдвижной внутренний расширительный патрон (тип "слепое отверстие")
Описание патрона
Внутренний расширительный патрон с обратным тяговым усилием. Поверхность цанги полностью совпадает с корпусом патрона, поэтому значительно повышается жесткость обработки, механическая стабильность и точность зажима
Предназначение патрона
Применяется на токарных станках с ЧПУ, обычных токарных станках и другом автоматическом оборудовании для точения, шлифования, фрезерования и пр.
Ход кулачка (диаметр), мм
5
Максимальная частота вращения, об/мин
7000
Допустимое усилие цилиндра масляного давления, кН
8 (816)
Максимальная сила зажима, кН
56 (5712)
Диапазон зажима, мм
13-18
Вес патрона, кг
5
А, мм
139
B, мм
95
C, мм
131
D, мм
116
E, мм
7
F, мм
14
L, мм
6-M8x30
M, мм
45
Применяемые цанги
HJ-XX
Величина открытия и закрытия цангового патрона, мм
-0,25~+0,25
D1, мм
53 (3xM5)
A1, мм
114
