KY08-2
Код: P090
Наименование
KY08-2
Код товара
P090
Тип патрона
Цельный силовой патрон
Размер патрона
А5
Описание патрона

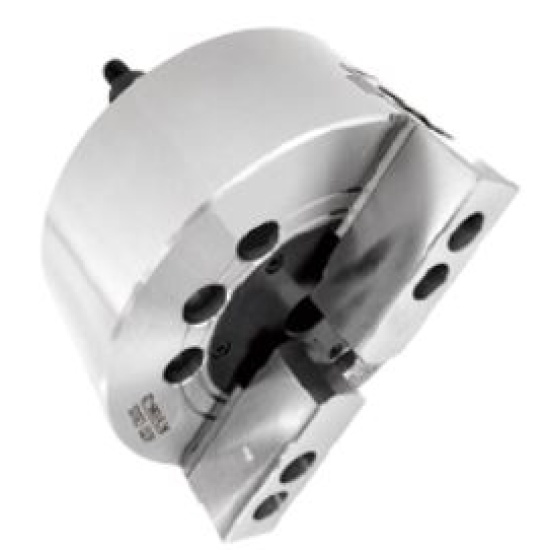

Клиновидный цельный патрон. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
2
Ход плунжера, мм
21
Ход кулачка (диаметр), мм
8.8
Максимальная частота вращения, об/мин
4750
Момент инерции, кг*м2
0,13
Допустимое усилие цилиндра масляного давления, кН
16,5 (1680)
Максимальная сила зажима, кН
50 (5100)
Подходящий цилиндр
RH125
Диапазон зажима, мм
17-210
Максимальное допустимое давление, Мпа, см2
1,7 (17)
Вес патрона, кг
26
А, мм
210
B, мм
85
C, мм
170
D, мм
133,4
E, мм
5
F, мм
25
H, мм
36
J, мм
38
K макс., мм
M20x2,5
L, мм
6-M12
M, мм
41
Е1, мм
23
D1, мм
82,56
D2, мм
104,8
G макс., мм
127
G мин., мм
106
L1, мм
18
L1 для "А", мм
17
N макс., мм
95
P макс., мм
25
S, мм
35
T, мм
14
U, мм
6-M10
A1, мм
80
4-M1
M8
