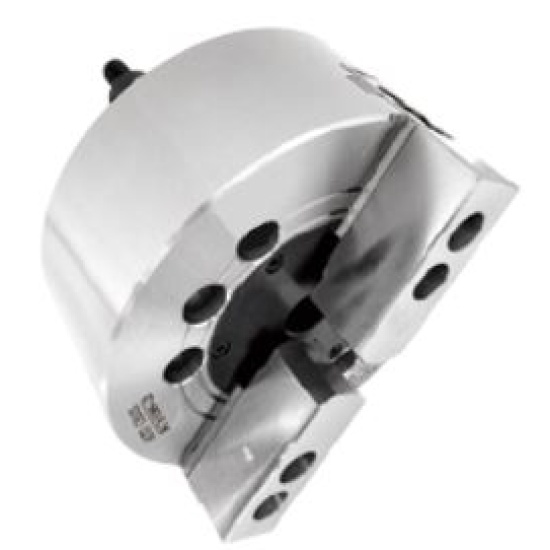

KY05-2, Двухкулачковый Цельный силовой патрон
Код: P088
Наименование
KY05-2, Двухкулачковый Цельный силовой патрон
Код товара
P088
Тип патрона
Цельный силовой патрон
Описание патрона
Клиновидный цельный патрон. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
2
Ход плунжера, мм
15
Ход кулачка (диаметр), мм
6.4
Максимальная частота вращения, об/мин
5500
Момент инерции, кг*м2
0,02
Допустимое усилие цилиндра масляного давления, кН
5,3 (540)
Максимальная сила зажима, кН
16,7 (1700)
Подходящий цилиндр
RH80
Диапазон зажима, мм
14-135
Максимальное допустимое давление, Мпа, см2
1,5 (15)
Вес патрона, кг
5.8

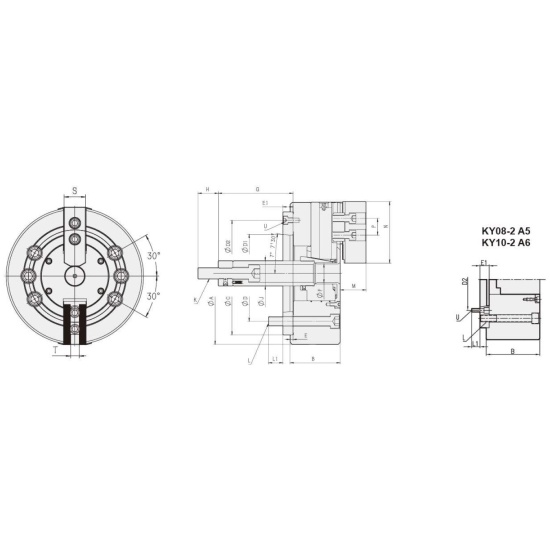

А, мм
135
B, мм
55
C, мм
80
D, мм
100
E, мм
7
F, мм
-
H, мм
35
J, мм
28
L, мм
4-M8
M, мм
31
Е1, мм
-
D1, мм
-
D2, мм
-
G макс., мм
9
G мин., мм
-6
L1, мм
14
L1 для "А", мм
14
N макс., мм
62
P макс., мм
14
S, мм
25
T, мм
10
U, мм
-
A1, мм
52
4-M1
M8
