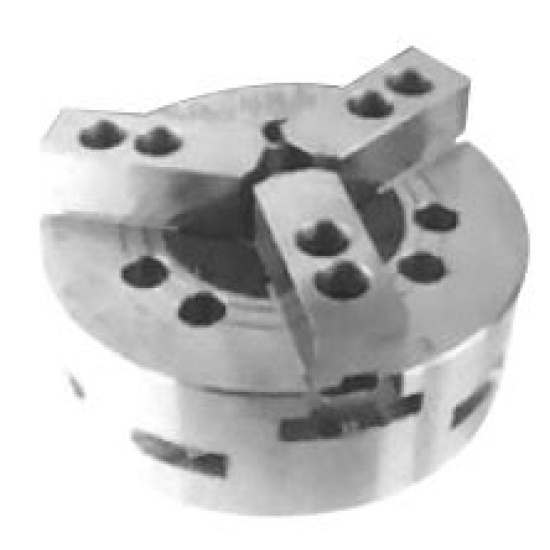

KT12D-3, Трехкулачковый Полый силовой патрон со сверхбольшим ходом
Код: P087
Наименование
KT12D-3, Трехкулачковый Полый силовой патрон со сверхбольшим ходом
Код товара
P087
Тип патрона
Полый силовой патрон со сверхбольшим ходом
Описание патрона
Коленчатый трехкулачковый тип с большим диаметром сквозного отверстия и большой ход кулачка
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
19
Ход кулачка (диаметр), мм
45
Максимальная частота вращения, об/мин
1500
Момент инерции, кг*м2
0,8
Максимальное тяговое усилие, кН, кгс
5600
Максимальная статическая сила зажима, кН, кгс
4800
Подходящий цилиндр
TK1075
Диапазон зажима, мм
40-304
Максимальное допустимое давление, Мпа, см2
30
Вес патрона, кг
77

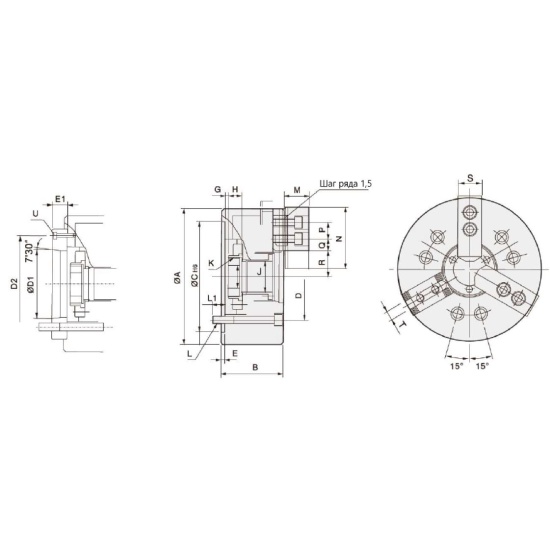

А, мм
320
B, мм
126,3
C, мм
220
D, мм
171,45
E, мм
5
F, мм
91
H, мм
20
J, мм
91
K макс., мм
M100x2
L, мм
6-M16
M, мм
50
Е1, мм
18
D1, мм
139,72
D2, мм
190
G макс., мм
8
G мин., мм
-11
L1, мм
22
N макс., мм
130
P макс., мм
30
Q макс., мм
45
Q мин., мм
26
R макс., мм
82,5
R мин., мм
60
S, мм
50
T, мм
21
U, мм
3-M8
