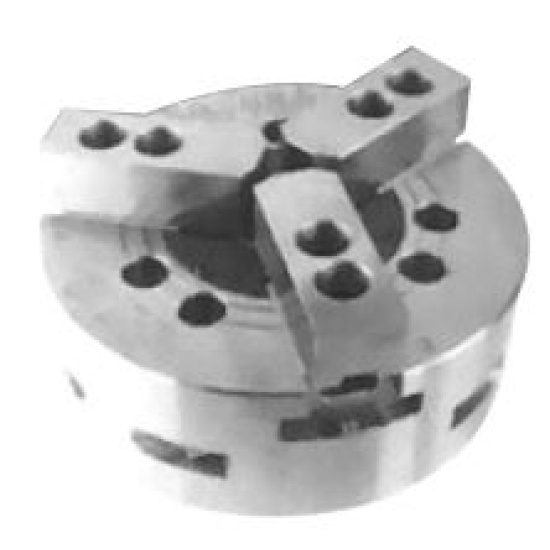

KT10D-3, Трехкулачковый Полый силовой патрон со сверхбольшим ходом
Код: P086
Наименование
KT10D-3, Трехкулачковый Полый силовой патрон со сверхбольшим ходом
Код товара
P086
Тип патрона
Полый силовой патрон со сверхбольшим ходом
Описание патрона
Коленчатый трехкулачковый тип с большим диаметром сквозного отверстия и большой ход кулачка
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
18.5
Ход кулачка (диаметр), мм
32
Максимальная частота вращения, об/мин
2400
Момент инерции, кг*м2
0,347
Максимальное тяговое усилие, кН, кгс
4870
Максимальная статическая сила зажима, кН, кгс
5700
Подходящий цилиндр
TK1075
Диапазон зажима, мм
18-254
Максимальное допустимое давление, Мпа, см2
27
Вес патрона, кг
43.5
А, мм
254
B, мм
123
C, мм
220
D, мм
171,45
E, мм
5
F, мм
75
H, мм
25
J, мм
75
K макс., мм
M85x2
L, мм
6-M16
M, мм
43
Е1, мм
18
D1, мм
139,72
D2, мм
190
G макс., мм
8
G мин., мм
-10,5
L1, мм
22
N макс., мм
110
P макс., мм
30
Q макс., мм
35,25
Q мин., мм
17,25
R макс., мм
64,25
R мин., мм
45,25
S, мм
40
T, мм
16
U, мм
3-M6
