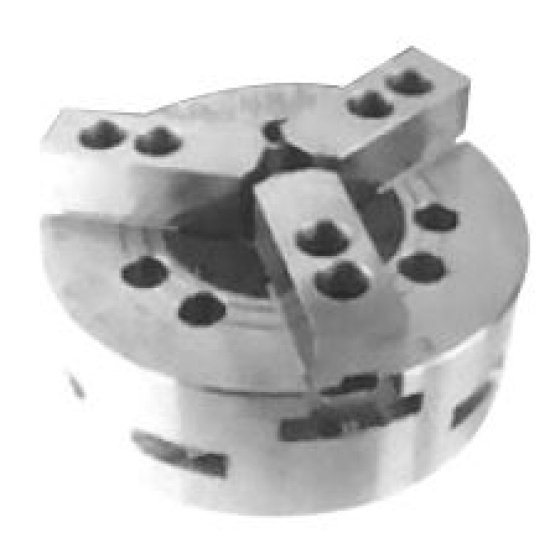

KT08D-3, Трехкулачковый Полый силовой патрон со сверхбольшим ходом
Код: P085
Наименование
KT08D-3, Трехкулачковый Полый силовой патрон со сверхбольшим ходом
Код товара
P085
Тип патрона
Полый силовой патрон со сверхбольшим ходом
Описание патрона
Коленчатый трехкулачковый тип с большим диаметром сквозного отверстия и большой ход кулачка
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
16
Ход кулачка (диаметр), мм
28
Максимальная частота вращения, об/мин
3000
Момент инерции, кг*м2
0,175
Максимальное тяговое усилие, кН, кгс
3500
Максимальная статическая сила зажима, кН, кгс
4150
Подходящий цилиндр
TK852S
Диапазон зажима, мм
10-218
Максимальное допустимое давление, Мпа, см2
26
Вес патрона, кг
24.1

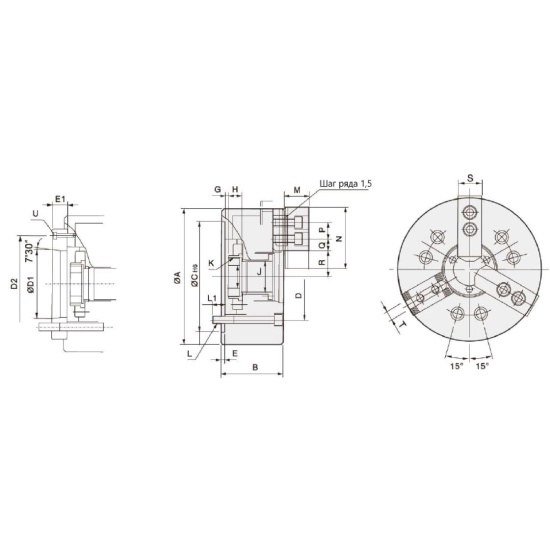

А, мм
210
B, мм
114
C, мм
170
D, мм
133,35
E, мм
5
F, мм
52
H, мм
20
J, мм
52
K макс., мм
M60x2
L, мм
6-M12
M, мм
38
Е1, мм
23
D1, мм
103,38
D2, мм
150
G макс., мм
0
G мин., мм
-16
L1, мм
18
N макс., мм
95
P макс., мм
25
Q макс., мм
28,25
Q мин., мм
16,25
R макс., мм
49,25
R мин., мм
33,25
S, мм
35
T, мм
14
U, мм
3-M6
