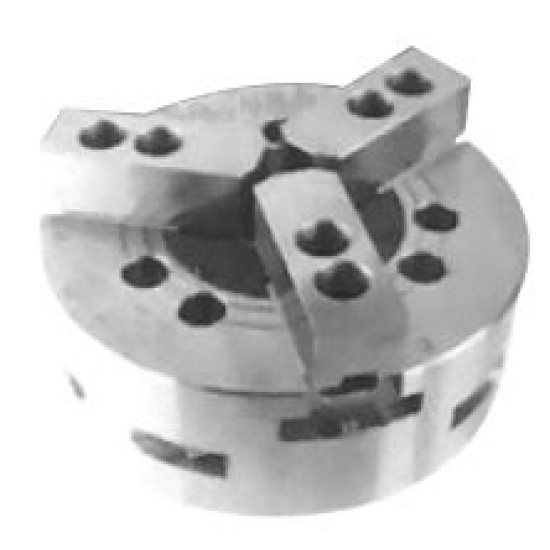

KT06D-3, Трехкулачковый Полый силовой патрон со сверхбольшим ходом
Код: P084
Наименование
KT06D-3, Трехкулачковый Полый силовой патрон со сверхбольшим ходом
Код товара
P084
Тип патрона
Полый силовой патрон со сверхбольшим ходом
Описание патрона
Коленчатый трехкулачковый тип с большим диаметром сквозного отверстия и большой ход кулачка
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
13
Ход кулачка (диаметр), мм
26
Максимальная частота вращения, об/мин
3600
Момент инерции, кг*м2
0,063
Максимальное тяговое усилие, кН, кгс
2400
Максимальная статическая сила зажима, кН, кгс
2650
Подходящий цилиндр
TK646S
Диапазон зажима, мм
10-168
Максимальное допустимое давление, Мпа, см2
27
Вес патрона, кг
14.8
А, мм
168
B, мм
97
C, мм
140
D, мм
104,78
E, мм
5
F, мм
45
H, мм
19
J, мм
45
K макс., мм
M55x2
L, мм
6-M10
M, мм
37
Е1, мм
18
D1, мм
82,56
D2, мм
116
G макс., мм
1
G мин., мм
-12
L1, мм
15
N макс., мм
73
P макс., мм
20
Q макс., мм
25,75
Q мин., мм
13,75
R макс., мм
39
R мин., мм
27
S, мм
31
T, мм
12
U, мм
3-M6
