KT12-4, Четырехкулачковый Полый силовой патрон
Код: P083
Наименование
KT12-4, Четырехкулачковый Полый силовой патрон
Код товара
P083
Тип патрона
Полый силовой патрон
Размер патрона
А8
Описание патрона
Клиновидный патрон со сквозным отверстием. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
4
Ход плунжера, мм
23
Ход кулачка (диаметр), мм
10.6
Максимальная частота вращения, об/мин
2700
Момент инерции, кг*м2
0,79
Допустимое усилие цилиндра масляного давления, кН
54,9 (5600)
Максимальная сила зажима, кН
143,6 (14650)
Подходящий цилиндр
TK1291
Диапазон зажима, мм
34-304
Максимальное допустимое давление, Мпа, см2
2,7 (27)
Вес патрона, кг
65.7

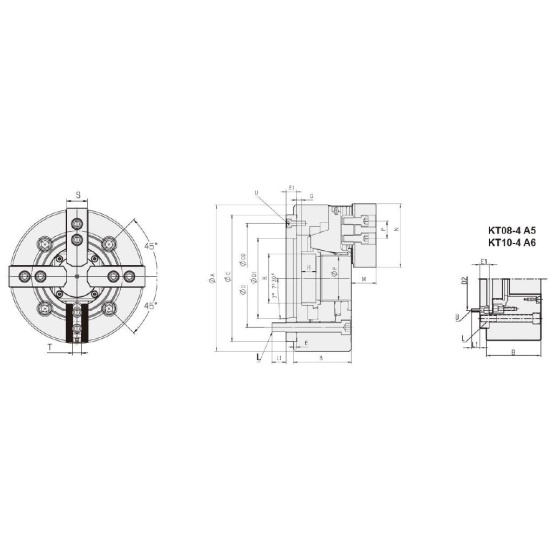

А, мм
304
B, мм
110
C, мм
220
D, мм
171,4
E, мм
6
F, мм
91
H, мм
28
K макс., мм
M100x2
L, мм
4-M16
M, мм
51
Е1, мм
18
D1, мм
139,72
D2, мм
190
G макс., мм
8
G мин., мм
-15
L1, мм
23
L1 для "А", мм
25
N макс., мм
130
P макс., мм
30
S, мм
50
T, мм
21
U, мм
3-M8
A1, мм
115
8-M1
M10
