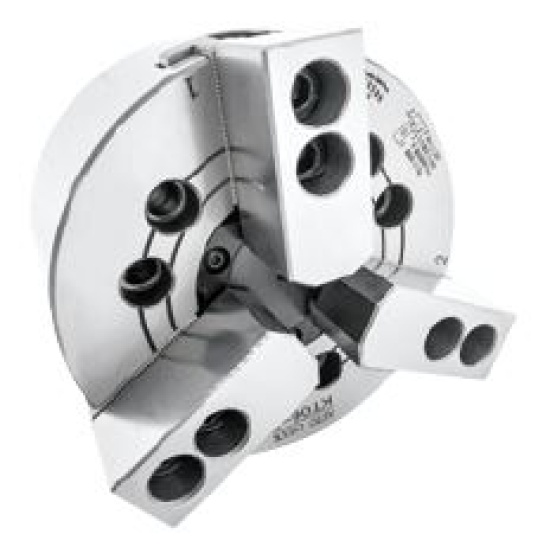

KT15-3, Трехкулачковый Полый силовой патрон
Код: P076
Наименование
KT15-3, Трехкулачковый Полый силовой патрон
Код товара
P076
Тип патрона
Полый силовой патрон
Размер патрона
А8
Описание патрона
Клиновидный патрон со сквозным отверстием. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
23
Ход кулачка (диаметр), мм
10.6
Максимальная частота вращения, об/мин
2500
Момент инерции, кг*м2
2,47
Допустимое усилие цилиндра масляного давления, кН
71 (7250)
Максимальная сила зажима, кН
179,8 (18350)
Подходящий цилиндр
ТК1512
Диапазон зажима, мм
50-381
Максимальное допустимое давление, Мпа, см2
2,1 (22)
Вес патрона, кг
134
А, мм
381
B, мм
133
C, мм
300
D, мм
235
E, мм
6
F, мм
118
H, мм
43
K макс., мм
M130x2
L, мм
6-M20
M, мм
63
Е1, мм
33
D1, мм
139,72
D2, мм
171,4
G макс., мм
11
G мин., мм
-16
L1, мм
30
L1 для "А", мм
24
N макс., мм
165
P макс., мм
43
S, мм
62
T, мм
22
U, мм
6-M16
A1, мм
150
6-M1
M12
