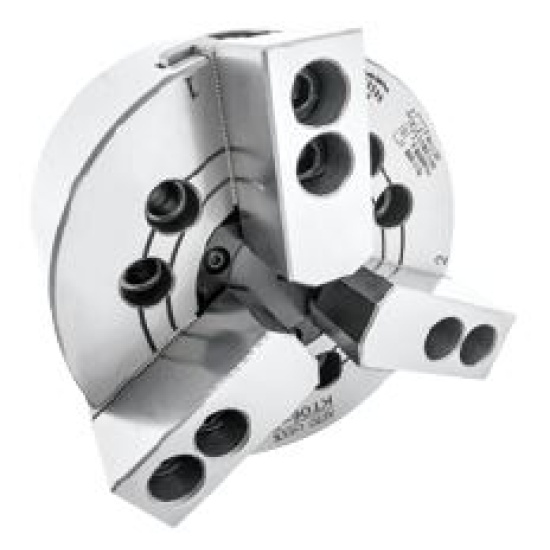

KT10-3, Трехкулачковый Полый силовой патрон
Код: P073
Наименование
KT10-3, Трехкулачковый Полый силовой патрон
Код товара
P073
Тип патрона
Полый силовой патрон
Размер патрона
А6
Описание патрона
Клиновидный патрон со сквозным отверстием. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
19
Ход кулачка (диаметр), мм
8.8
Максимальная частота вращения, об/мин
4200
Момент инерции, кг*м2
0,33
Допустимое усилие цилиндра масляного давления, кН
42,6 (4380)
Максимальная сила зажима, кН
110,7 (11300)
Подходящий цилиндр
ТК1075
Диапазон зажима, мм
31-254
Максимальное допустимое давление, Мпа, см2
2,7 (27)
Вес патрона, кг
41.5
А, мм
254
B, мм
100
C, мм
220
D, мм
171,4
E, мм
5
F, мм
75
H, мм
25
K макс., мм
M85x2
L, мм
6-M16
M, мм
43
Е1, мм
28
D1, мм
106,38
D2, мм
133,4
G макс., мм
9
G мин., мм
-10
L1, мм
22
L1 для "А", мм
18
N макс., мм
110
P макс., мм
30
S, мм
40
T, мм
16
U, мм
6-M12
A1, мм
102
6-M1
M10
