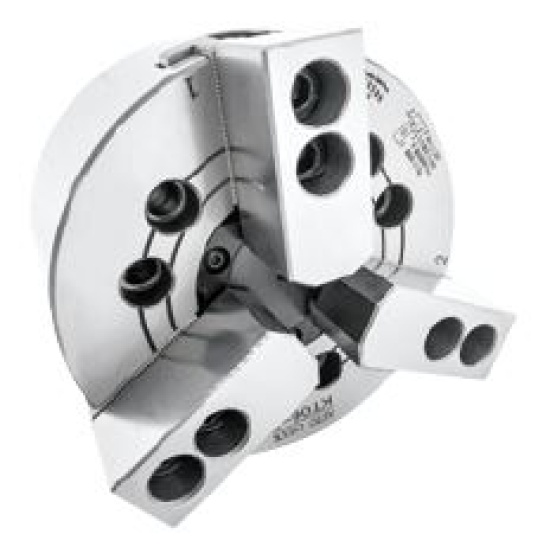

KT08-3, Трехкулачковый Полый силовой патрон
Код: P072
Наименование
KT08-3, Трехкулачковый Полый силовой патрон
Код товара
P072
Тип патрона
Полый силовой патрон
Размер патрона
А6
Описание патрона
Клиновидный патрон со сквозным отверстием. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход плунжера, мм
16
Ход кулачка (диаметр), мм
7.4
Максимальная частота вращения, об/мин
5000
Момент инерции, кг*м2
0,18
Допустимое усилие цилиндра масляного давления, кН
34,3 (3500)
Максимальная сила зажима, кН
85,8 (8750)
Подходящий цилиндр
ТК852
Диапазон зажима, мм
13-210
Максимальное допустимое давление, Мпа, см2
2,8 (28)
Вес патрона, кг
23.6
А, мм
210
B, мм
91
C, мм
170
D, мм
133,4
E, мм
5
F, мм
52
H, мм
20,5
K макс., мм
M60x2
L, мм
6-M12
M, мм
38
Е1, мм
17
D1, мм
106,38
D2, мм
150
G макс., мм
14,5
G мин., мм
-1,5
L1, мм
20
L1 для "А", мм
18
N макс., мм
95
P макс., мм
25
S, мм
35
T, мм
14
U, мм
3-M6
A1, мм
80
6-M1
M8
