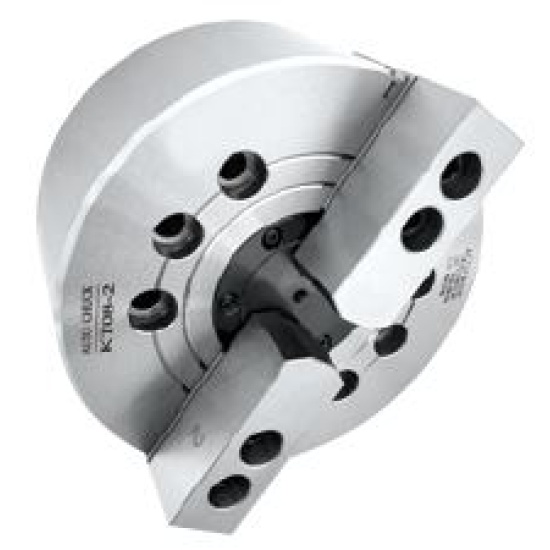

KT12-2, Двухкулачковый Полый силовой патрон
Код: P067
Наименование
KT12-2, Двухкулачковый Полый силовой патрон
Код товара
P067
Тип патрона
Полый силовой патрон
Размер патрона
А8
Описание патрона
Клиновидный патрон со сквозным отверстием. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
2
Ход плунжера, мм
23
Ход кулачка (диаметр), мм
10.6
Максимальная частота вращения, об/мин
3300
Момент инерции, кг*м2
0,7
Допустимое усилие цилиндра масляного давления, кН
36,7 (3740)
Максимальная сила зажима, кН
95,8 (9780)
Подходящий цилиндр
ТК1291
Диапазон зажима, мм
34-304
Максимальное допустимое давление, Мпа, см2
1,8 (18)
Вес патрона, кг
62.7
А, мм
304
B, мм
110
C, мм
220
D, мм
171,4
E, мм
6
F, мм
91
H, мм
28
K макс., мм
M100x2
L, мм
6-M16
M, мм
51
Е1, мм
18
D1, мм
139,72
D2, мм
190
G макс., мм
8
G мин., мм
-15
L1, мм
23
L1 для "А", мм
25
N макс., мм
130
P макс., мм
30
S, мм
50
T, мм
21
U, мм
3-M8
4-M1
M10
