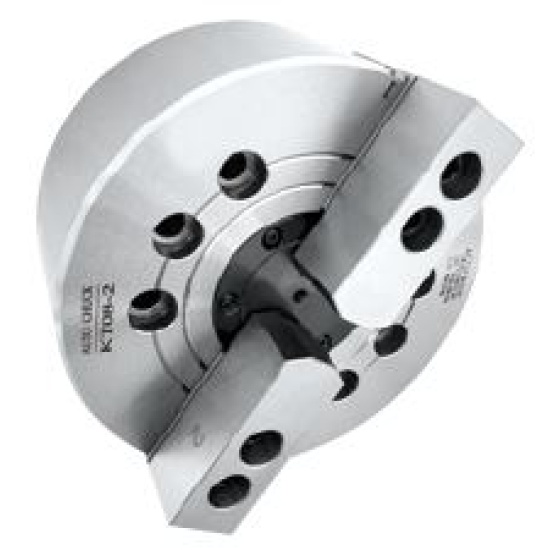

KT05-2, Двухкулачковый Полый силовой патрон
Код: P061
Наименование
KT05-2, Двухкулачковый Полый силовой патрон
Код товара
P061
Тип патрона
Полый силовой патрон
Размер патрона
А4
Описание патрона
Клиновидный патрон со сквозным отверстием. Конструкция с высокой жесткостью и высокой точностью зажима
Предназначение патрона
Для токарных работ
Количество кулачков
2
Ход плунжера, мм
10
Ход кулачка (диаметр), мм
5.4
Максимальная частота вращения, об/мин
7000
Момент инерции, кг*м2
0,02
Допустимое усилие цилиндра масляного давления, кН
11,7 (1190)
Максимальная сила зажима, кН
23,9 (2440)
Подходящий цилиндр
ТК536
Диапазон зажима, мм
12-135
Максимальное допустимое давление, Мпа, см2
2,0 (20)
Вес патрона, кг
7.3
А, мм
135
B, мм
60
C, мм
110
D, мм
82,6
E, мм
4
F, мм
36
H, мм
20
K макс., мм
M40x1,5
L, мм
4-M10
M, мм
31
Е1, мм
20
D1, мм
63,51
D2, мм
96
G макс., мм
1
G мин., мм
-10
L1, мм
15
L1 для "А", мм
15
N макс., мм
62
P макс., мм
14
S, мм
25
T, мм
10
U, мм
3-M6
4-M1
M8
