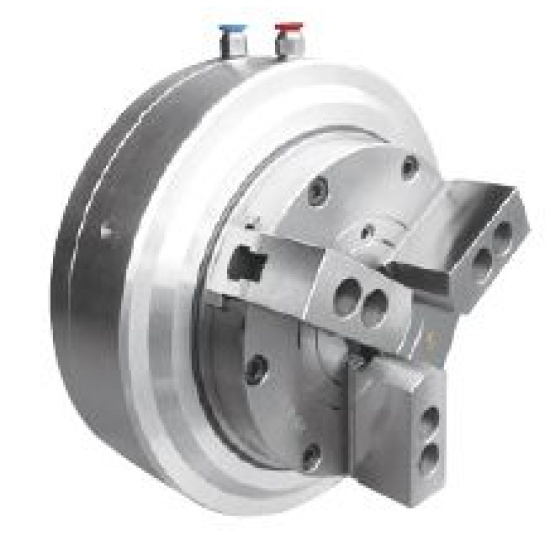

KQ10-3, Трехкулачковый Пневматический патрон с передним креплением
Код:
Наименование
KQ10-3, Трехкулачковый Пневматический патрон с передним креплением
Тип патрона
Пневматический патрон с передним креплением
Описание патрона
С помощью сжатого воздуха патрон осуществляет зажим и удержание заготовок
Предназначение патрона
Для токарных работ
Количество кулачков
3
Ход кулачка (диаметр), мм
6
Максимальная частота вращения, об/мин
1800
Максимальная статическая сила зажима, кН, кгс
65 (7000)
Угол клина, град°
13
Максимальная площадь зажима, см2
225
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
53
А, мм
260
B, мм
71
C, мм
346
D, мм
206
E, мм
260
F, мм
226
G, мм
3-M12
H, мм
130
J, мм
5
K макс., мм
226
L, мм
1,5
M, мм
6-M12
N макс., мм
1/4
О макс., мм
50,5
P макс., мм
20
