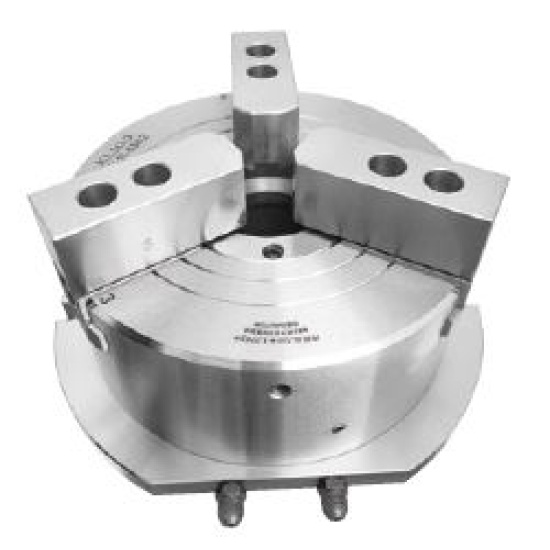

KL08Y-3, Трехкулачковый Вертикальный полый пневматический патрон
Код: P047
Наименование
KL08Y-3, Трехкулачковый Вертикальный полый пневматический патрон
Код товара
P047
Тип патрона
Вертикальный полый пневматический патрон
Описание патрона
Патрон представляет собой встроенный цилиндр, а воздух поступает сбоку для зажима и отпускания. Имеются модели двухкулачковые, четырехкулачковые, пятикулачковые
Предназначение патрона
Может применяться для сверлильных, резьбонарезных, фрезерных, вертикальных токарных станков и обрабатывающих центров
Количество кулачков
3
Ход кулачка (диаметр), мм
5.5
Максимальная статическая сила зажима, кН, кгс
104 (10640)
Максимальная статическая сила удержания, кН, кгс
116 (11880)
Диапазон зажима, мм
5-215
Диапазон удержания, мм
20-240
Максимальное допустимое давление, Мпа, см2
0,4-1,6
Вес патрона, кг
33
А, мм
215
B, мм
165
C, мм
222
D, мм
265
E, мм
52
F, мм
158
G, мм
120
H, мм
5
I, мм
2-17
J, мм
236
K макс., мм
24
