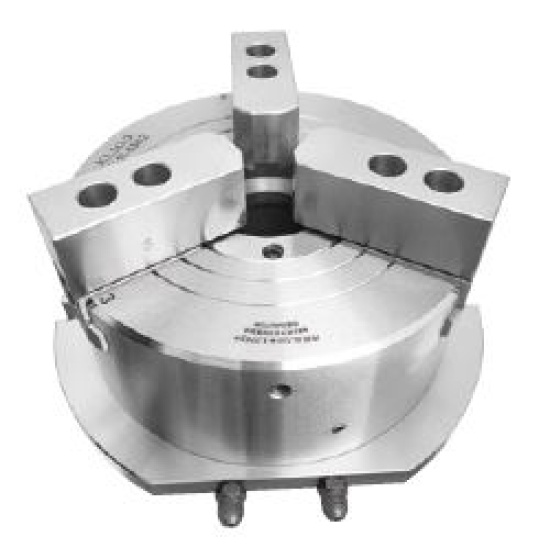

KL05Y-3, Трехкулачковый Вертикальный полый пневматический патрон
Код: P045
Наименование
KL05Y-3, Трехкулачковый Вертикальный полый пневматический патрон
Код товара
P045
Тип патрона
Вертикальный полый пневматический патрон
Описание патрона
Патрон представляет собой встроенный цилиндр, а воздух поступает сбоку для зажима и отпускания. Имеются модели двухкулачковые, четырехкулачковые, пятикулачковые
Предназначение патрона
Может применяться для сверлильных, резьбонарезных, фрезерных, вертикальных токарных станков и обрабатывающих центров
Количество кулачков
3
Ход кулачка (диаметр), мм
4.8
Максимальная статическая сила зажима, кН, кгс
39,2 (4000)
Максимальная статическая сила удержания, кН, кгс
46,6 (4760)
Диапазон зажима, мм
3-140
Диапазон удержания, мм
15-140
Максимальное допустимое давление, Мпа, см2
0,4-1,6
Вес патрона, кг
11.5

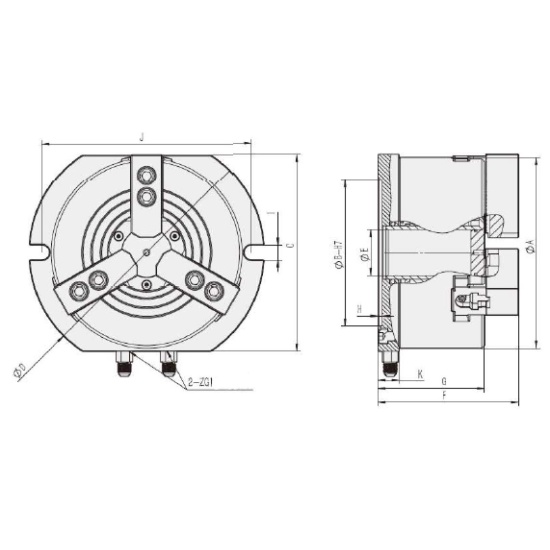

А, мм
135
B, мм
95
C, мм
150
D, мм
175
E, мм
23
F, мм
131
G, мм
100
H, мм
4
I, мм
2-15
J, мм
156
K макс., мм
24
