KL10Q-3, Трехкулачковый Вертикальный полый пневматический патрон
Код: P042
Код товара
P042
Наименование
KL10Q-3, Трехкулачковый Вертикальный полый пневматический патрон
Тип патрона
Вертикальный полый пневматический патрон
Описание патрона
Патрон представляет собой встроенный цилиндр, а воздух поступает сбоку для зажима и отпускания. Имеются модели трехкулачковые, четырехкулачковые, пятикулачковые
Предназначение патрона
Может применяться для сверлильных, резьбонарезных, фрезерных, вертикальных токарных станков и обрабатывающих центров
Количество кулачков
3
Ход кулачка (диаметр), мм
6
Максимальная статическая сила зажима, кН, кгс
69 (7043)
Максимальная статическая сила удержания, кН, кгс
84 (8400)
Диапазон зажима, мм
10-260
Диапазон удержания, мм
30-280
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
46

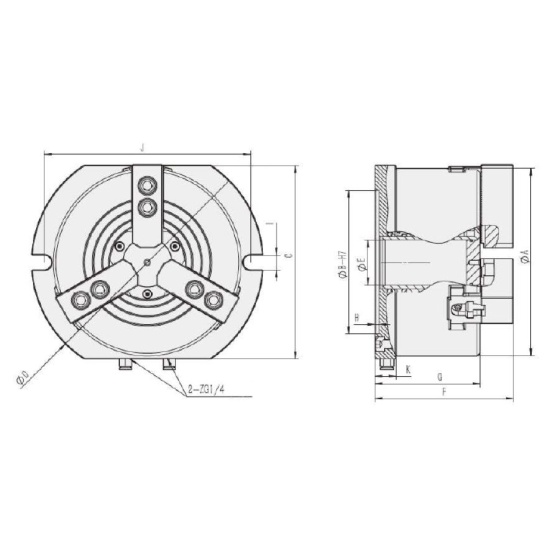

А, мм
256
B, мм
206
C, мм
270
D, мм
310
E, мм
70
F, мм
169
G, мм
126
H, мм
5
I, мм
2-17
J, мм
280
K макс., мм
24
