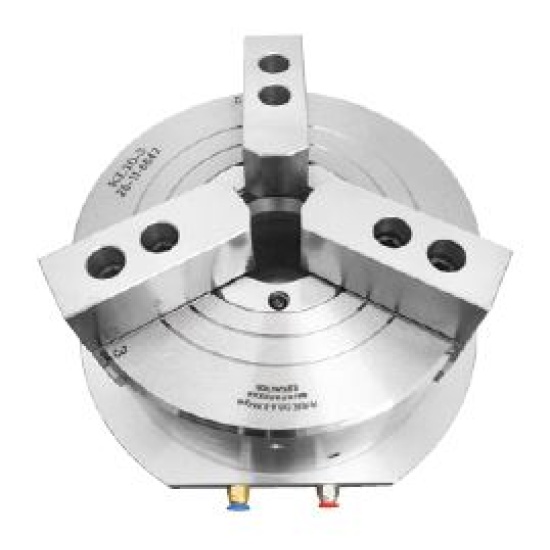

KL06Q-3, Трехкулачковый Вертикальный полый пневматический патрон
Код: P040
Наименование
KL06Q-3, Трехкулачковый Вертикальный полый пневматический патрон
Код товара
P040
Тип патрона
Вертикальный полый пневматический патрон
Описание патрона
Патрон представляет собой встроенный цилиндр, а воздух поступает сбоку для зажима и отпускания. Имеются модели трехкулачковые, четырехкулачковые, пятикулачковые
Предназначение патрона
Может применяться для сверлильных, резьбонарезных, фрезерных, вертикальных токарных станков и обрабатывающих центров
Количество кулачков
3
Ход кулачка (диаметр), мм
5.5
Максимальная статическая сила зажима, кН, кгс
38 (3900)
Максимальная статическая сила удержания, кН, кгс
40,5 (4150)
Диапазон зажима, мм
4-180
Диапазон удержания, мм
18-180
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
19

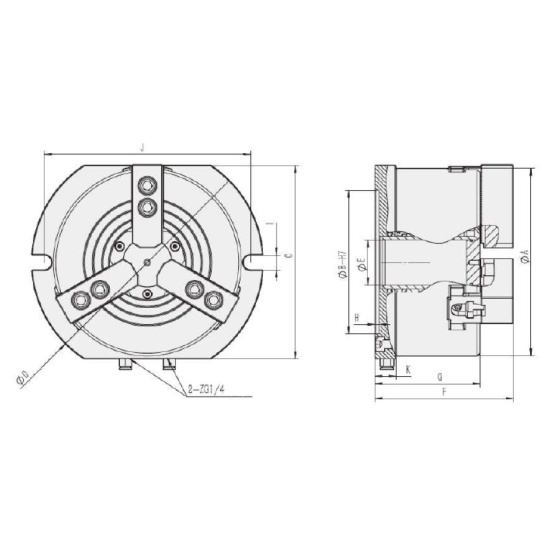

А, мм
165
B, мм
130
C, мм
190
D, мм
218
E, мм
38
F, мм
150
G, мм
113
H, мм
4
I, мм
2-15
J, мм
192
K макс., мм
24
