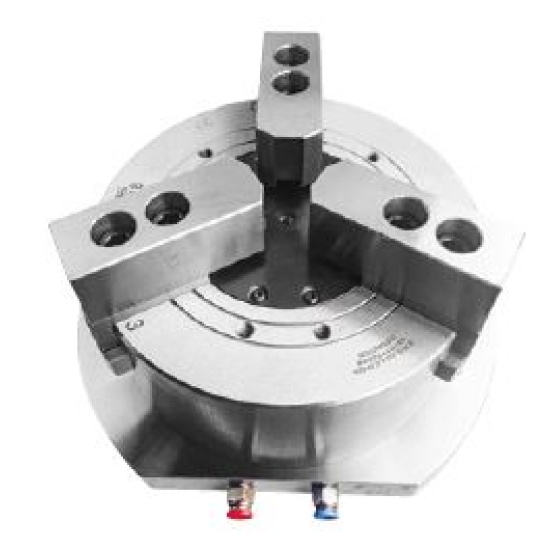

KL10S-3, Трехкулачковый Вертикальный цельный пневматический патрон
Код: P036
Код товара
P036
Наименование
KL10S-3, Трехкулачковый Вертикальный цельный пневматический патрон
Тип патрона
Вертикальный цельный пневматический патрон
Описание патрона
Патрон представляет собой встроенный цилиндр, а воздух поступает сбоку для зажима и отпускания. Имеются модели трехкулачковые, четырехкулачковые, пятикулачковые
Предназначение патрона
Может применяться для сверлильных, резьбонарезных, фрезерных, вертикальных токарных станков и обрабатывающих центров
Количество кулачков
3
Ход кулачка (диаметр), мм
5.5
Максимальная статическая сила зажима, кН, кгс
109 (11200)
Максимальная статическая сила удержания, кН, кгс
109 (11200)
Диапазон зажима, мм
10-260
Диапазон удержания, мм
30-280
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
41
А, мм
254
B, мм
206
C, мм
270
D, мм
310
E, мм
40
F, мм
159
G, мм
115
H, мм
5
I, мм
2-17
J, мм
102
K макс., мм
60
L, мм
6-M8
M, мм
280
